版图利器SkillCAD操作演示入门篇
初次接触 SkillCAD 工具，使用了几天感觉这工具对于打工人来说真实用。目前我也还在学习阶段，就先主要演示**「****9个****」**个人觉得好用且常用的功能。
初次接触 SkillCAD 工具，使用了几天感觉这工具对于打工人来说真实用。目前我也还在学习阶段，就先主要演示**「9个」**个人觉得好用且常用的功能。
- BusTap - 建立与现有Bus线的连接
- Align BusEnd - 去除相交Bus线通孔后面多余的线段
- BusGrow - 在现有Bus线周围新增线段(如屏蔽线)
- BusAdjust - 调整Bus线的宽度和间距
- Bus Connect - 连接两段Bus线(非常适合Block间的连线)
- Bus Bridge - 改变部分线段的层次(用于走线通道)
- Gate Contact - 使用任意金属层连接MOS管的栅极接触端
- Via Chain - 在线段和器件上打孔(连接源漏极很方便)
- combRouter - 把器件连到主干线上(类似Virtuoso的Pin2Trunk)
先来看“初始设置”，后面讲“具体操作”。
SkillCAD 工具需要的初始设置很少，首次启动的时候，**它会自动读取PDK的 techfile.tf 文件来完成它的基础设定。**如果 tf 文件中缺少某些工艺参数，工具会自动用一个预设的值来代替。这时候，你在 CIW 窗口会看到一些 WARNING 提示，不用担心，这些警告并不会影响工具的正常使用，你可以先忽略它们等后续确定了正确的参数值，再回头修改也是可以的。

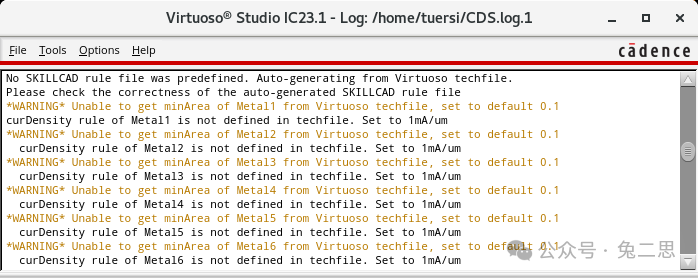

看个例子，比如我这里使用的 GPDK，它就提示说在 techfile 文件里没有获取到某些层次的电流密度信息，所以用了预设值填充：
（等回头从PDK的文档中找找这几个数值再填进去，这样用SkillCAD需要计算电流值的功能，数据会更加准确。）
操作演示开始。
先来说明版本信息
Virtuoso：IC23.1 SkillCAD：v4.7.4 PDK工艺库：GPDK_180nm_v3.3
点击 SkillCAD 菜单，选择「vEditor」-「Bus Editor」或者直接点击工具栏的「V-Editor」图标，先打开V-Editor选项卡。
！这次的操作演示都是视频格式，点开可以全屏观看 ！
BusTap：建立与现有 Bus 线的连接
PS：可以通过调整选项卡中的各个选项，先进行预览设置，最后再点击 Apply 来完成线段的创建。
Align BusEnd：去除相交Bus线通孔后面多余的线段
BusGrow：在现有Bus线周围新增线段，用来添加屏蔽线（Shielding）很方便！
BusAdjust：调整 Bus 线的宽度和间距
Bus Connect：连接两段 Bus 线（非常适合用于Block之间的连线）
Bus Bridge：切割现有bus线的部分线段来调整层次
PS：和它相类似的功能还有ChangeLayer，可以结合一起使用。
下面是关于器件快速互连的一些操作，包括 Gate Contact，Via Chain和combRouter，也都特别实用。
Gate Cont：使用任意金属层连接MOS管的栅极接触端
Via Chain：在线段和器件上打孔（连接源漏极很方便）
combRouter：把器件连到主干线上（类似 Virtuoso的Pin2Trunk）
以上就是我关于 SkillCAD 工具基础功能的一些演示分享。看完之后记得多动手实践，毕竟实践出真知嘛。
