SkillCAD与Virtuoso功能对比演示

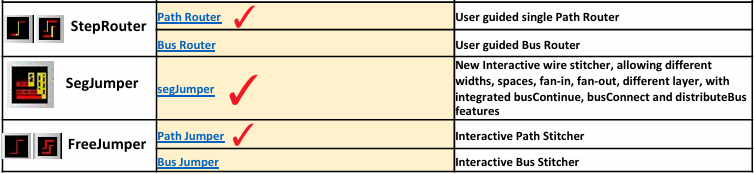

本次主要介绍**Seg Jumper，Path Jumper 和 Path Router**的功能演示。为了更加直观地展示它们的功能特点，还将和大家熟悉的 Virtuoso 进行操作对比演示。
本次主要介绍Seg Jumper，Path Jumper 和 Path Router的功能演示。为了更加直观地展示它们的功能特点，还将和大家熟悉的 Virtuoso 进行操作对比演示。
使用下来我们会发现它们各有优点，不存在所谓的“更好”。最终选择哪个工具，更多地取决于个人的使用习惯——毕竟，对我们来说，操作起来顺手的工具都是好工具。
Seg Jumper
- 创建单线段并进行依次跳线
- 使用Virtuoso与之进行操作对比
- 在现有线段的基础上跳线并放置过孔
- 创建 Bus 线
Path Jump****er
- 创建单线段并进行依次跳线
- 根据电流值画出线宽
- 动态显示连接的层次
Path Router
- 按照手动点击的路径，自动绕线
- 按照“寄生RC最小”模式，自动绕线
演示开始
Seg Jumper：创建单线段并进行依次跳线
（Seg Jumper 特点 - 使用数字键来快速切换跳线层）
使用 Virtuoso 的 Create Wire+Wire Assistant 来创建单线段并进行依次跳线
（Create Wire 特点 - 通过右键菜单来切换跳线层）
创建线段通常有两种情况：一种是从头开始，另一种是在现有线段的基础上接着画。上面的动图展示了如何从零开始画线段，下面演示如何在已有线段上继续添加跳线的操作。
Seg Jumper：在现有线段的基础上跳线并放置过孔
Seg Jumper：创建 Bus 线

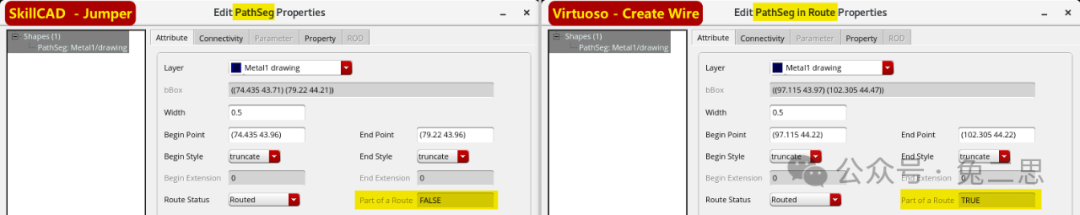

📌另外提一下，使用 SkillCAD Jumper 工具创建的 PathSeg 在属性上与 Virtuoso 中的 Create Wire 有一些不同。就是****在”Part of a Route”这个属性上，Virtuoso 默认是 TRUE，而 SkillCAD 则是 FALSE。
（左边 SkillCAD | 右边 Virtuoso）
下面来看 Path Jumper，它和 Seg Jumper 在功能上有很多相似之处，相同的功能不演示了，主要介绍它们之间的几个功能差异点：
1）在创建线段时，Path Jumper 的点击方式与 Seg Jumper 不同；
2）Path Jumper 可以根据电流值来画金属线的宽度；
3）Path Jumper 能够突出显示连接关系，帮助我们更清晰地识别电路连接；
4）Path Jumper 具备动态显示层次的功能，在连线过程中，我们可以设置只显示当前金属层及其上下几层，来减少视觉上的干扰；
Path Jumper：创建单线段并进行依次跳线
Path Jumper：根据电流值画出线宽
Path Jumper：动态显示连接的层次和突出显示同一信号线上的所有形状
（其中，SkillCAD的”Probe The Drawing Net”功能和Virtuoso的”Auto Net Probing”作用相似，都是用来突出显示同一信号线上的所有形状的。）
以上介绍的两种 Jumper 工具，实现的都还是手动绘制连接线的功能。接下来要介绍的 Path Router 会比它们更进阶一点，它能根据你指定的路径实现绕线，还能避开已有的金属线，自动完成符合 DRC 要求的跳线，省去了我们手动调整的麻烦。
简单点说——用户只需手动指定路径，剩下的就交给 Path Router 来自动完成，实现了用户控制与自动化之间的理想平衡。（我个人还挺喜欢这功能的理念的~）
另外，工具还提供了几种优化寄生参数的模式，包括R、C和RC。下面的动图会展示使用 Layout EAD 来实时查看，未优化和经过 RC 优化后的寄生参数对比。
Path Router：按照手动点击的路径，完成绕线
Path Router：按照“寄生RC最小”模式，自动绕线
（和 Path Router 类似的还有 Bus Router，大体功能都是差不多的，我也不在这里单独再演示了。）
下篇预告：
目前为止，已经连着写了两篇 SkillCAD 的操作演示，还有很多功能没来得及展示（录制动图挺辛苦，需要稍微休息休息😅）。不过在那之前，我先前已经答应粉丝，要更新一篇常用环境变量设置的教程，就放在下篇写了~
