Virtuoso Layout L系列 ｜ 视图操作 ¹

「 这是Virtuoso Layout L系列的第4篇 」

本节内容 · 导览

视图的缩放操作

放大镜的功能介绍

视图的平移和刷新

1

视图的缩放操作

使用菜单栏“View*”下的Zoom*命令，可以用来控制视图的缩放

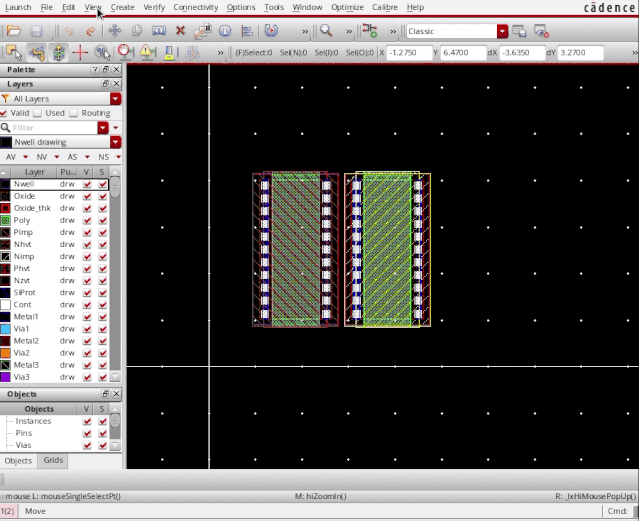

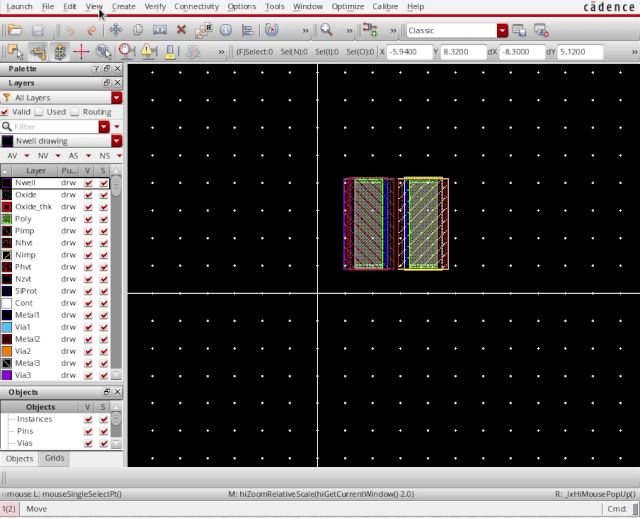

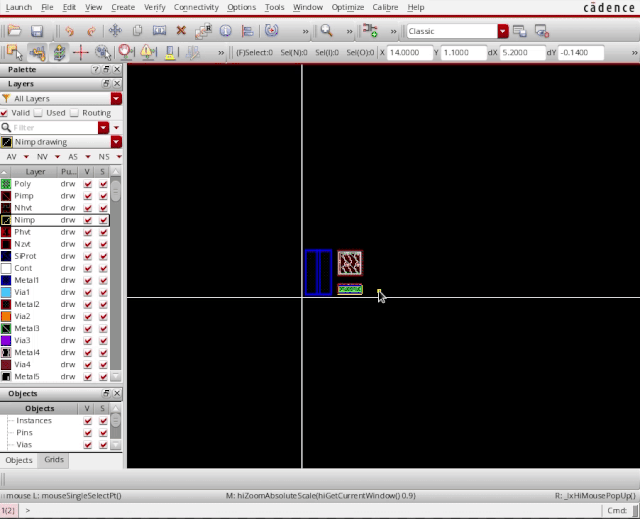

① Zoom In

将视图中的图像 “放大”2倍

或者，你也可以将鼠标滚轮“向上” 滚动，来实现视图的放大

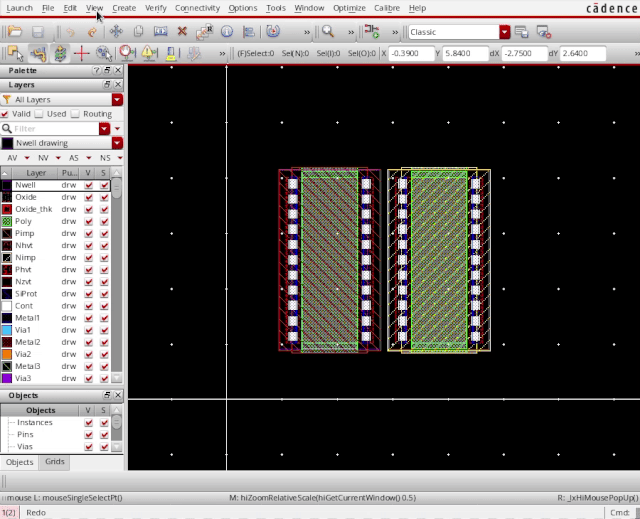

② Zoom Out

将视图中的图像 “缩小”2倍

或者，你也可以将鼠标滚轮“向下” 滚动，来实现视图的缩小

③ Zoom To Area

放大某个区域。选择该命令后，会提示你创建一个框来定义要放大的区域

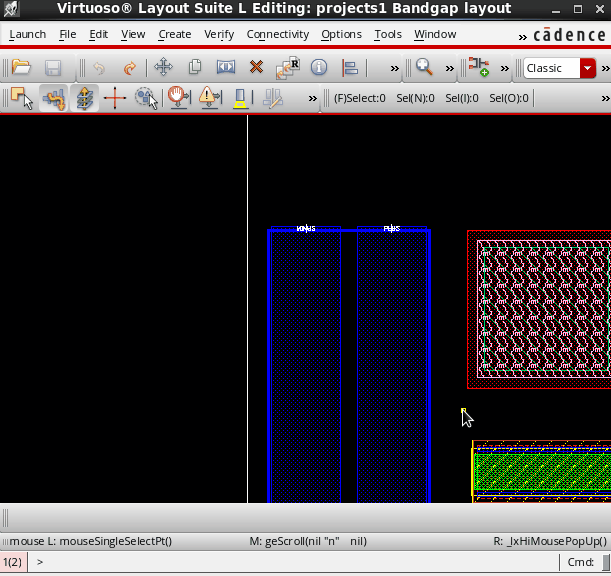

④ Zoom To Grid

将当前的视图放大到 格点可见（格点分为主格点和次格点）

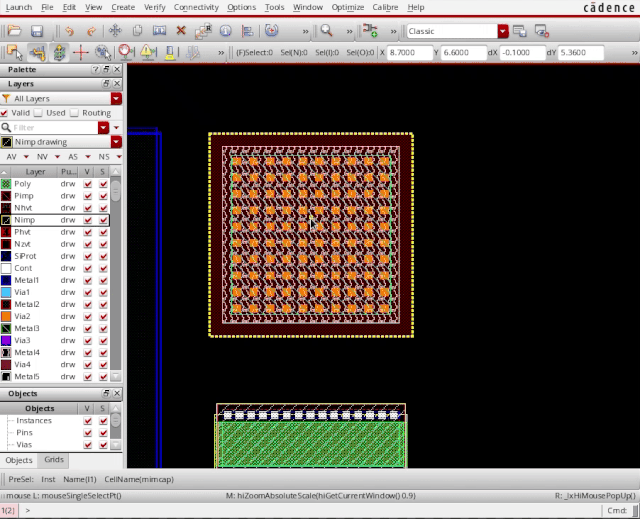

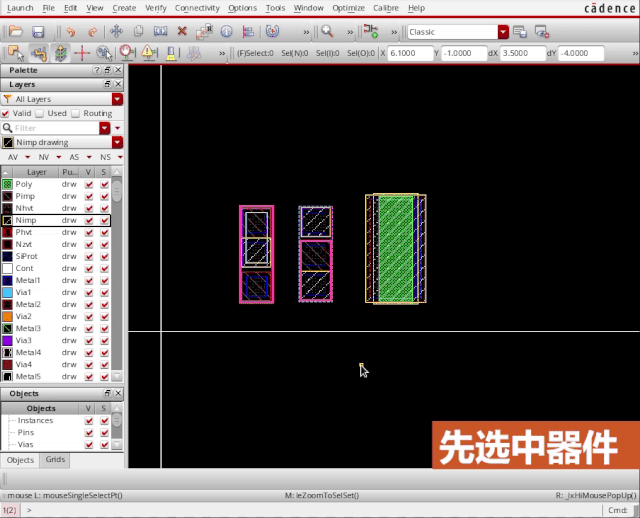

⑤ Zoom To Selected

将选中的对象进行放大，以使视图内只包括选定的对象

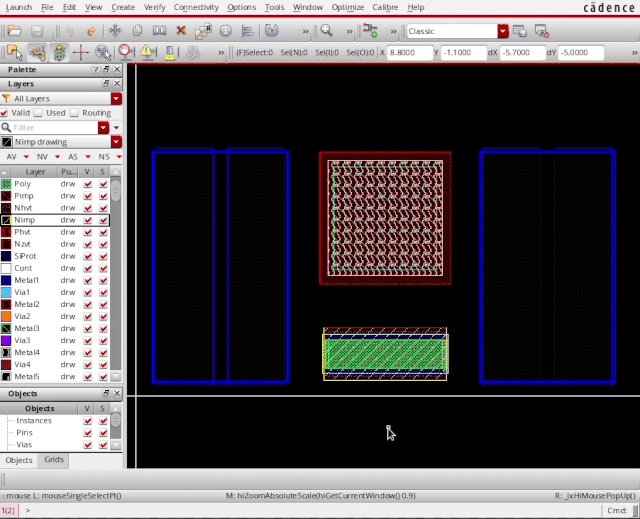

⑥ Zoom To Fit All

将当前Cell中的所有对象，全部居中显示在 视图范围内

‍

⑦ Zoom To Fit Edit

当你进入Cell的下一级进行编辑时，可以将编辑Cell中的所有对象，全部居中显示在视图范围内

（如果不在下级单元中，那么它实现的功能与 Zoom to Fit 一致）

除了以上的命令，还可以通过使用鼠标来 “放大/缩小” 特定的区域

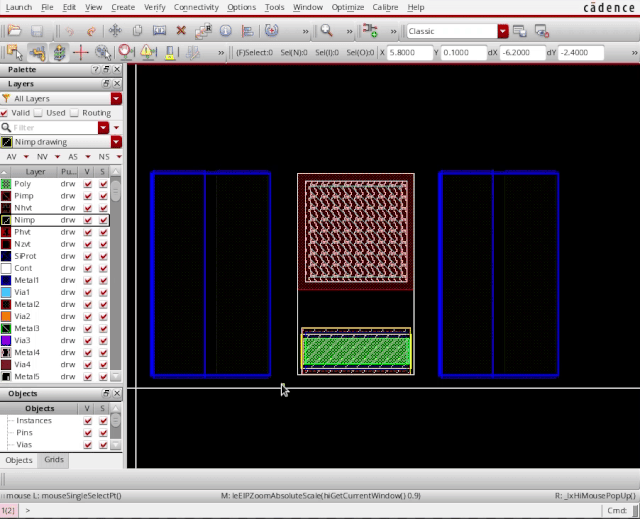

⑧ 使用鼠标 “放大” 指定区域

→ 按住鼠标右键，并拖动指针框选需要放大的区域

‍

⑨ 使用鼠标 “缩小” 指定区域

→ 先按住Shift键，再按住鼠标右键

→ 接着拖动鼠标指针以创建一个框

2

放大镜

上面介绍的缩放操作，针对的都是整个视图区域。如果不想改变当前视图的显示画面，单独放大指定的某个区域画面，可以使用 “放大镜” 功能

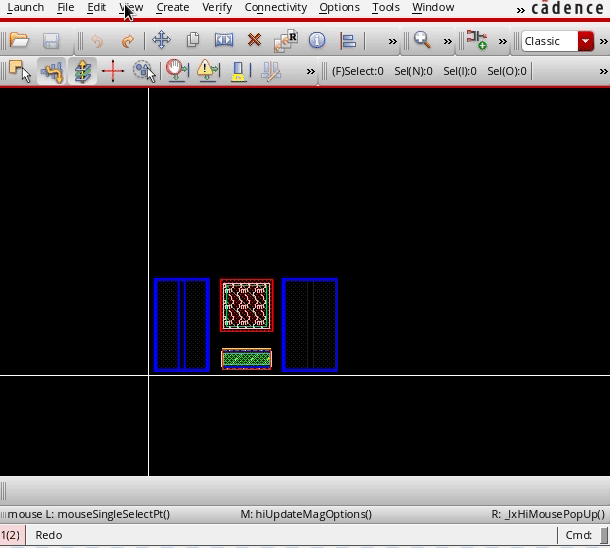

菜单栏选择“View” -> “Magnifier”，开启/关闭 放大镜命令

启用后，在鼠标指针上方的位置会出现一个放大镜，将指针所在区域的画面，进行放大显示。同时，放大镜也会随着指针的位置进行移动

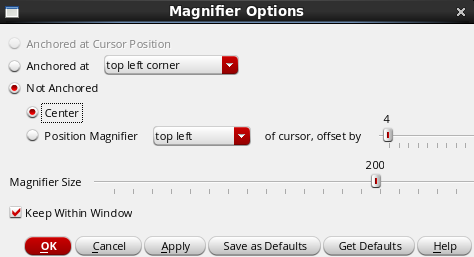

① 放大镜的设置

通过Magnifier选项卡可以修改放大镜的一些设置：

菜单栏点击“Options”->“Magnifier”

参数介绍

Anchored at：

将放大镜固定在 相对于指针的某个位置

可选择的选项有：左下/右上角、右下/右上角

Not Anchored at：

不固定，自定义放大镜相对于指针的位置

比如：在指针的中心位置，左上左下，右上右下

还能通过offset by设置放大镜偏移指针多少距离

Magnifier Size：

设置方形放大镜窗口的像素大小

修改范围50~200，默认值为200

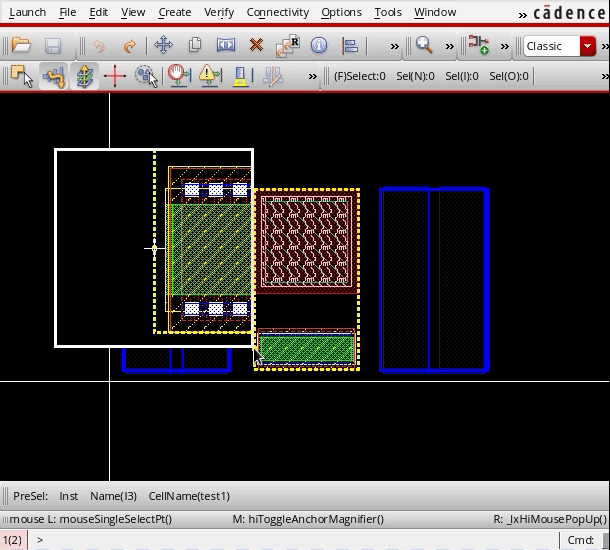

② 放大镜固定在指定位置

通过勾选 Magnifier 选项卡中的“Anchored at”，可以将放大镜固定在相对于指针的某个位置，可是只有四个位置可选

那么，如果你想自定义一个位置呢？

→ 将鼠标指针放在希望放大镜停留的位置后，按 # 键

再次按下# 键，取消固定

③ 修改放大镜的放大倍数

按Shift+Ctrl+ ↑，将放大镜中的比例放大1.25倍

按Shift+Ctrl+ ↓，将放大比例缩小0.8倍

3

平移****视图

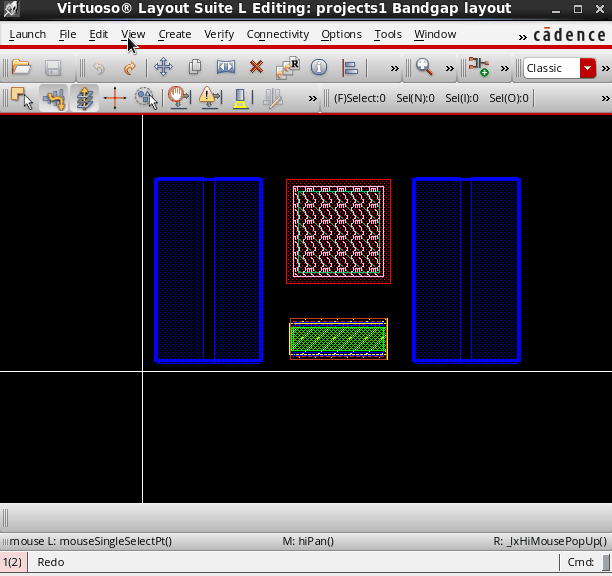

① 平移到点

→ 选择“View ”->“Tab”，然后左击要居中的点。可将视图中的某个点居中显示

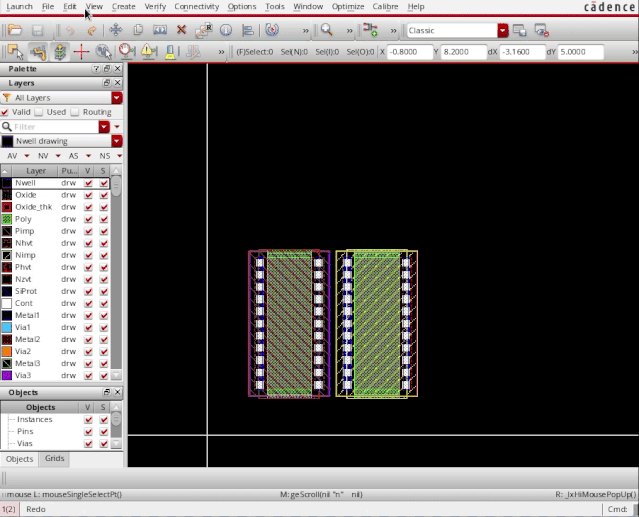

② 平移整体

通过键盘上的方向键，你可以在各个方向上进行视图的整体移动

除了方向键以外，使用鼠标的中键也可以实现平移

→按住鼠标中键并拖动指针，同时出现抓手图标

→视图将沿着鼠标拖动的方向移动

4

刷新视图

在你对视图进行多次编辑后，有时删除了某些图形或器件后，发现有些图形依旧存在视图中，或者有一些边缘线没有去除干净的情况

这时，我们可以使用命令“View”->“Redraw”，来对屏幕进行刷新操作

刷新操作比较好理解，不在赘述了
