答疑 ｜ 如何转换工艺库的数据格式
在 IC617 中定义了一个工艺库之后，发现库的状态是灰色的，里面没有任何器件：
问题描述

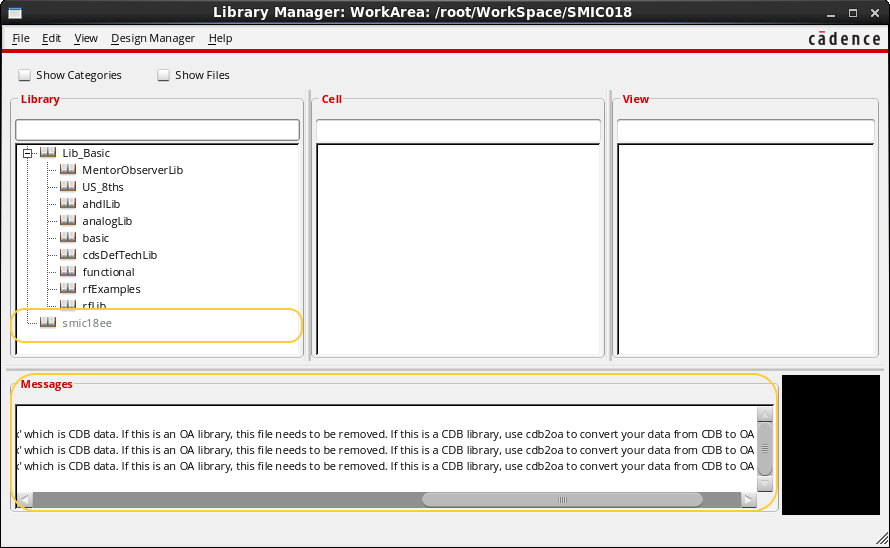

在 IC617 中定义了一个工艺库之后，发现库的状态是灰色的，里面没有任何器件：
同时CIW窗口提示以下报错信息

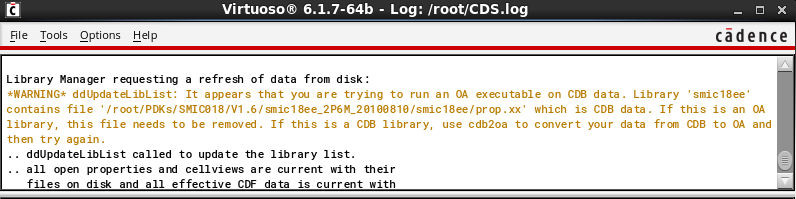

Warning: ddUpdateLibList: It appears that you are trying to run an OA executable on CDB data…
解决方案
上述问题是由于「PDK的数据格式」与「软件版本」不兼容引起的。
IC51版本中所支持的PDK数据格式是 CDB(Cadence Data Base)，从IC61版本开始，只支持 OA格式(Open Access)。所以，如果你的PDK是旧版本的CDB格式，必须进行数据转换后，才能在IC617中正常使用。
Virtuoso 有提供转换工具，可将CDB格式的数据转换为OA格式。
转换步骤如下：
**1）**确定工艺库文件的位置
首先，我将一份SMIC.18的工艺文件放在以下位置：

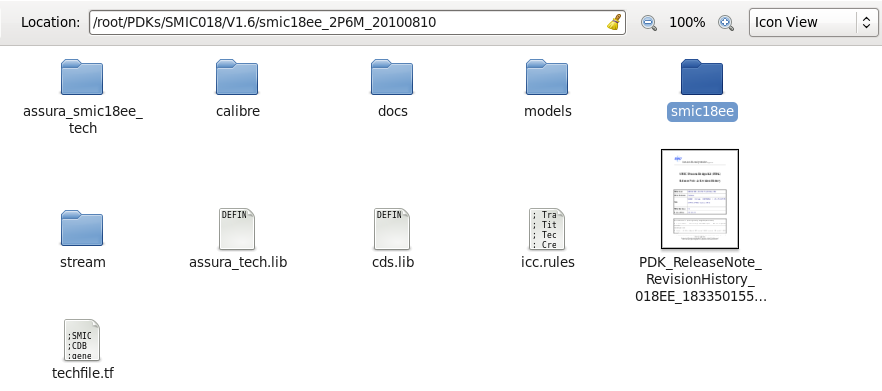

“/root/PDKs/SMIC018/V1.6/smic18ee_2P6M_20100810”

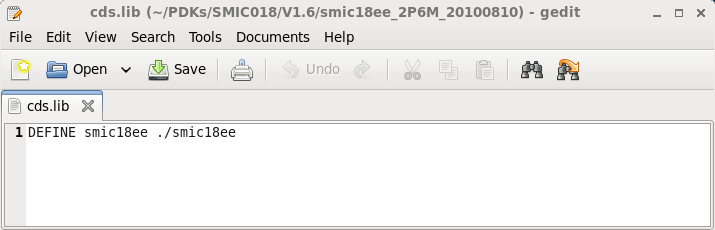

当前目录下，smic18ee 为库的文件夹，cds.lib 文件也已定义好库的地址：
方便理解，我把SMIC.18工艺库存放的路径简称为「PDK路径」
**2）**创建用于转换使用的文件夹

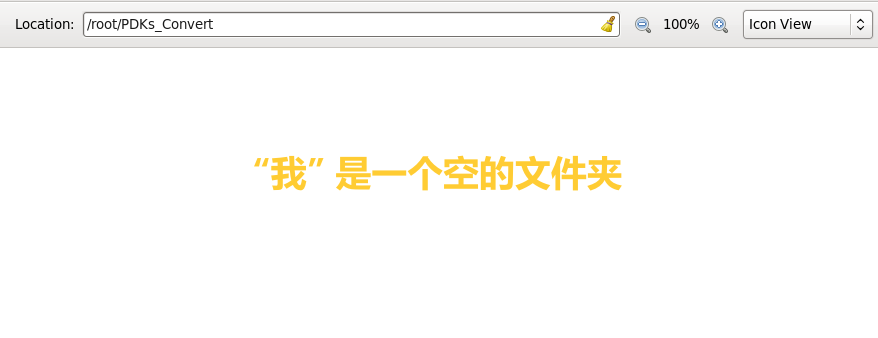

新建一个空文件夹，比如我这里新建了「PDKs_Convert」放置在以下位置：
“/root/PDKs_Convert”
便于理解，我把该路径简称为「转换路径」
**3）**开始转换

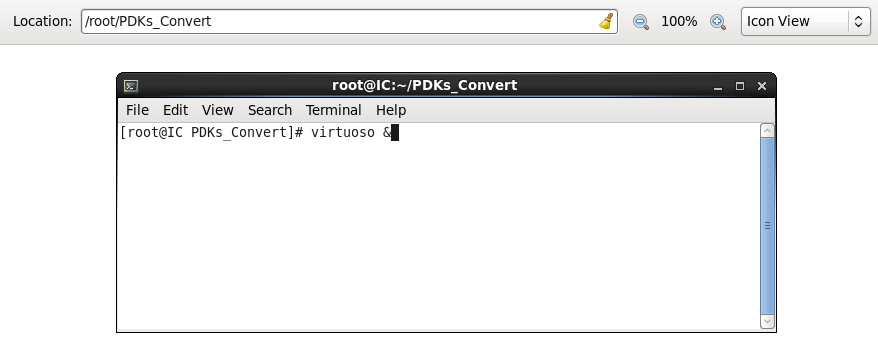

3.1 先在「转换路径」启动Virtuoso程序

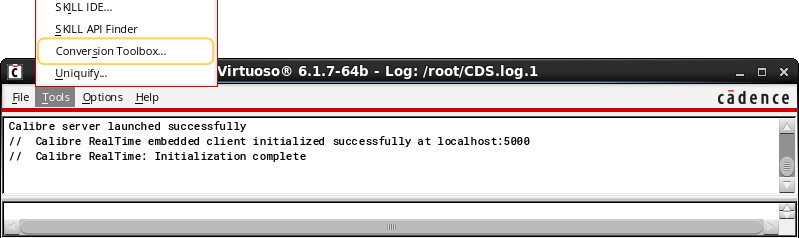

3.2 接着，在CIW窗口中选择 「Tools」-「Conversion Toolbox」
3.3 在弹出框中点击第一个选项「CDB to OpenAccess Translator …」

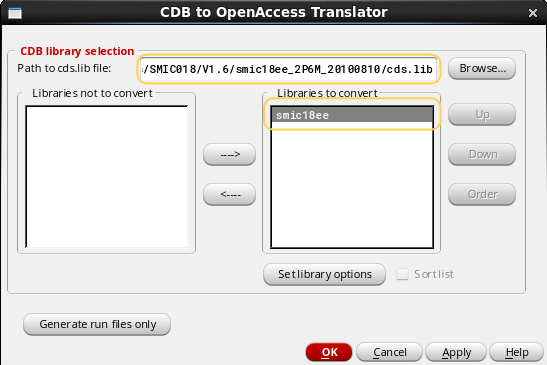

3.4 通过「Browse…」选择 「PDK路径」中的 cds.lib 文件
3.5 选择好Lib文件后，点击下方出现的 smic18ee 库文件
3.6 点击「OK」开始转换
等待一会儿 …

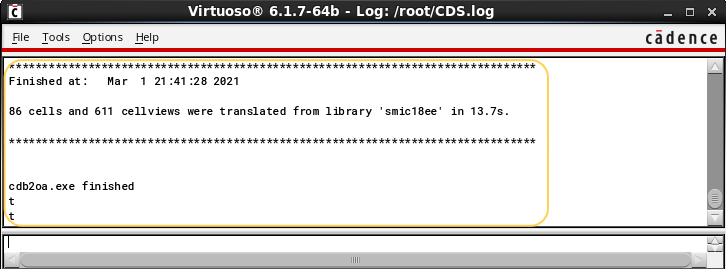

3.7 返回CIW窗口，查看转换结果
**4）**完成PDK替换

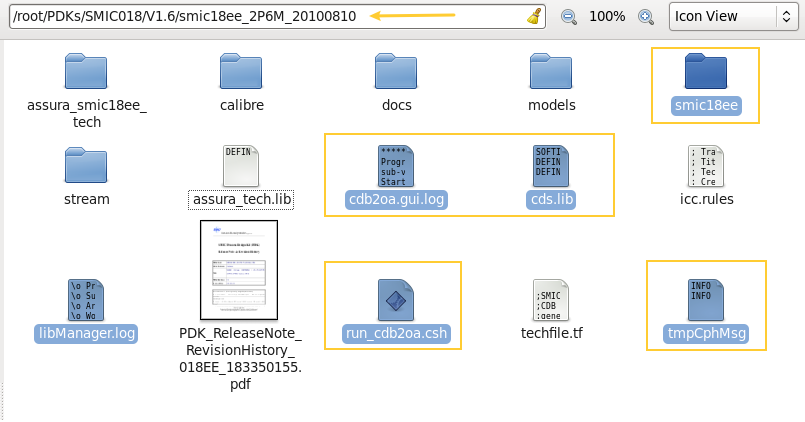

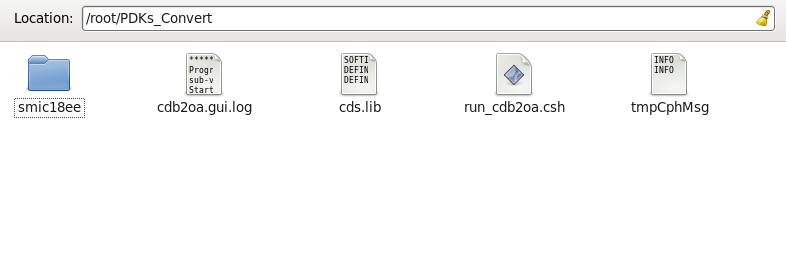

转换成功后，在「转换路径」中会生成以下文件：
然后把这里所有的文件，复制到「PDK路径」，并进行替换
PS：替换时建议先手动删除旧版的smic18ee文件夹，防止替换的不完整！
现在再来看一下库的状态吧！

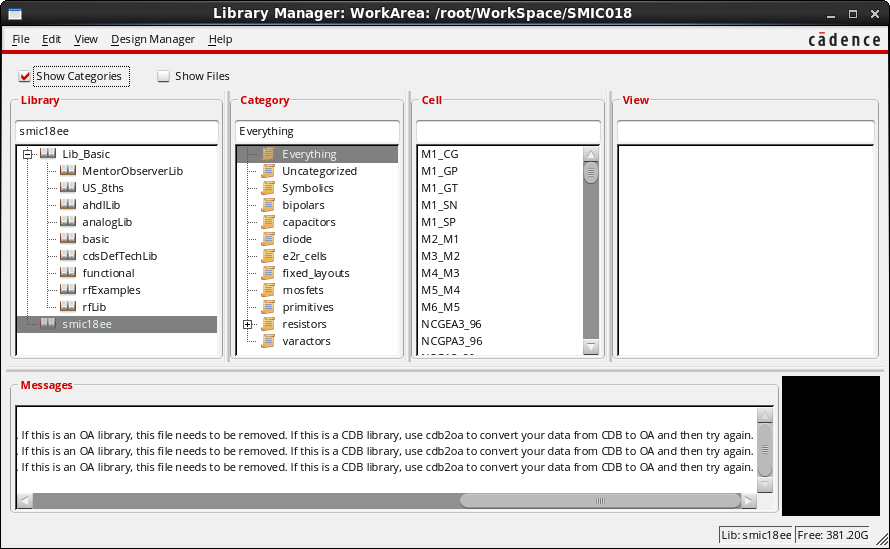

通过刷新Library Manager窗口，可以看到库的标题颜色恢复正常，器件也出现了：
以上，我们完成了整个工艺库的数据格式替换。
