Virtuoso Layout L系列 ｜ 入门知识
1. 如何启动Virtuoso软件 2. CIW窗口介绍 3. 如何定义工艺库 4. 如何创建项目库
本节主要内容
- 如何启动Virtuoso软件
- CIW窗口介绍
- 如何定义工艺库
- 如何创建项目库
首先介绍一下我演示举例的平台设计环境
- Virtuoso版本：IC617
- 虚拟机系统：VMware12 Pro
- 操作平台系统：RHEL 6.7

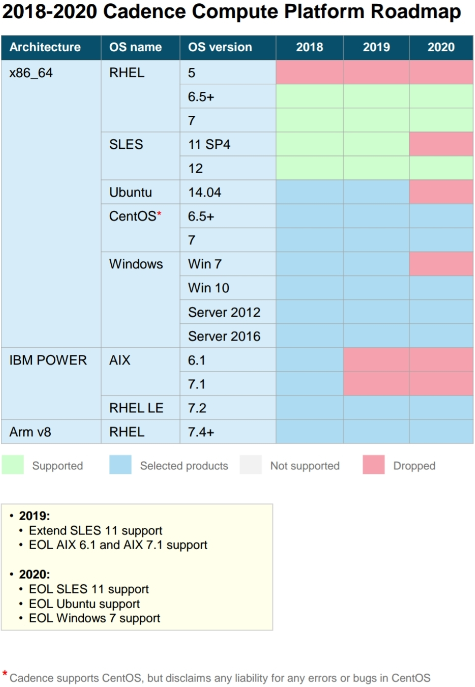

下图是Cadence所支持的各种平台系统，你也可以从Cadence官网了解到：
【如何启动Virtuoso软件】

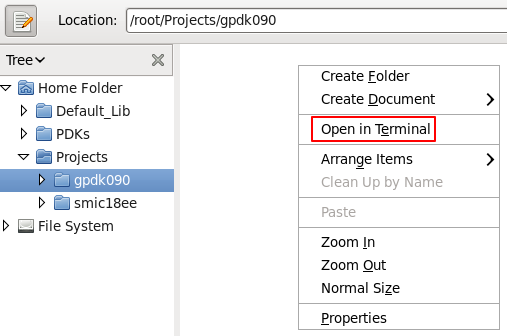

Step 1：进入工作目录，空白处右击->开启Termianl终端

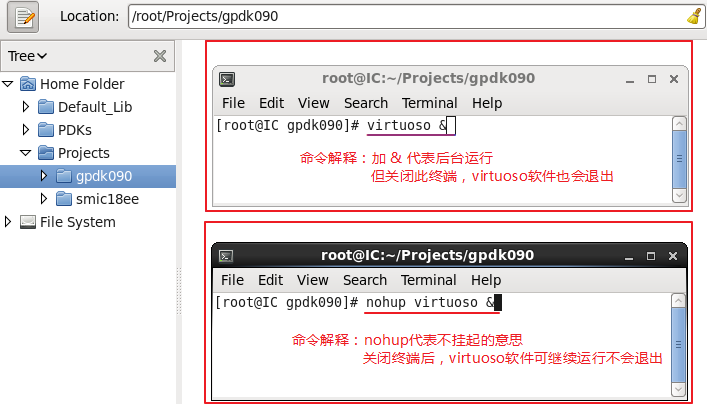

Step 2：在Termianl中输入 启动virtuoso命令，按回车键。下面介绍两种不同命令
【CIW窗口介绍】

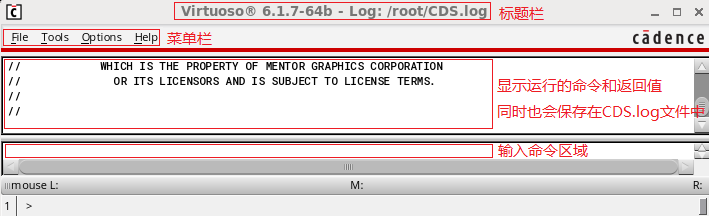

启动Virtuoso软件后，就会出现 Command Interpreter Window窗口（简称 CIW）
CIW标题栏 包含以下信息
- 正在运行的软件名称及版本：Virtuoso 6.1.7-64b
- 日志文件的路径：Log：/root/CDS.log
CIW菜单栏 简单介绍一下所包含的信息
- “File”菜单提供对文件的操作。如：新建、打开、以只读方式打开、导入/导出、退出软件等
- “Tools”菜单提供一些工具箱的访问。如：打开库管理器，编辑库的路径，技术文件的管理器，SKILL函数查找管理器等
- “Option”菜单提供自定义环境设置。如：用户偏好，文件设置，Bindkeys快捷键的设置，Toolbars工具栏的自定义设置，字体设置等
- “Help”菜单提供各种Virtuoso软件相关的帮助文件
【定义工艺库】

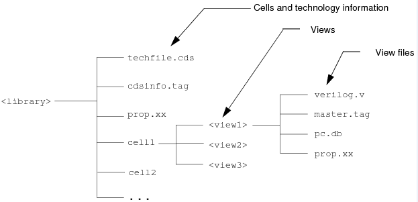

在开始设计前，先来了解一下Virtuoso的文件结构
Virtuoso使用“cds.lib”文件来作为库定义文件。用来定义各种库，如工艺库，项目库等。库又由“单元Cell”，“视图View”，“技术文件”组成
cds.lib文件可以自己新建，也可以通过CIW窗口以图形界面的方式来创建
画Layout前，首先我们需要“定义一个工艺库（PDK）”，这里通过CIW窗口以我本地放置gpdk090库的地址举例

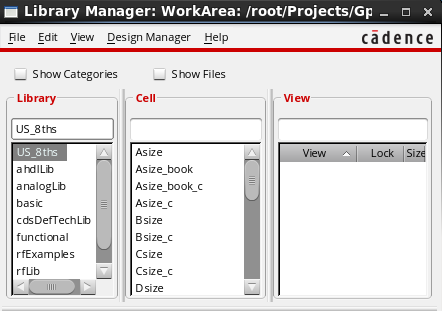

Step1：CIW窗口中选择菜单”Tools”->“Library Manger”，弹出库管理器窗口

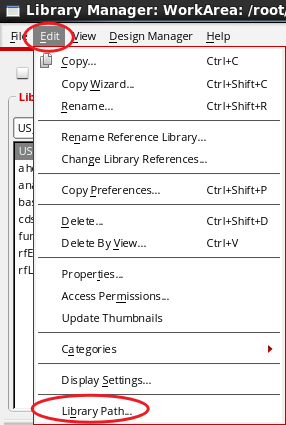

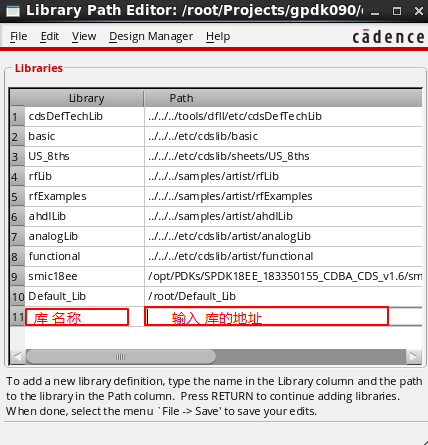

Step2：点击库管理器上方的菜单栏”Edit”->“Library Path”
加载工艺库的方式，介绍以下两种
- 直接输入Library库的名称及地址

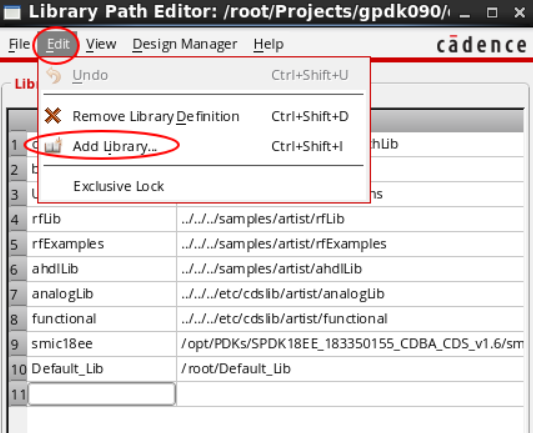

- 通过点击”Edit”->“Add Library…”来选择库的地址

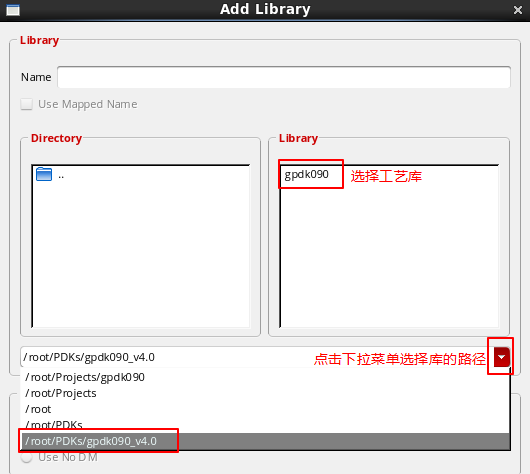

弹出Add Library窗口：
点击左侧Directory下的文件夹，选择库的路径。接着在右侧的Library处选择相应的库的名称

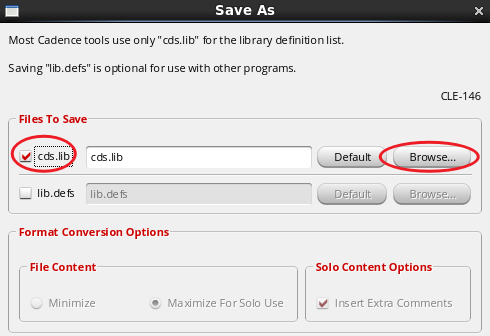

Step3：添加好之后，点击菜单栏”File”->“Save as”来保存文件及选择存储的位置

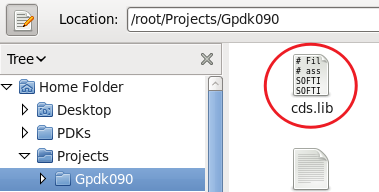

同时，在你启动Virtuoso终端的工作目录下，生成了一份cds.lib文件
【创建项目库】
设置好工艺库后，接下来创建我们的项目库

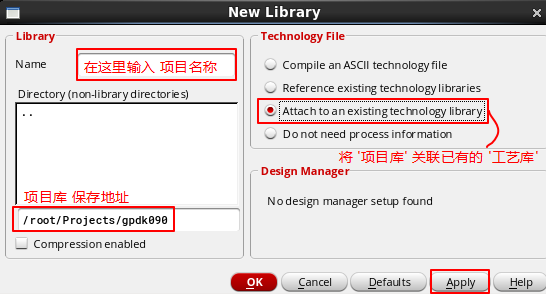

Step1：CIW窗口中选择File->New->Library

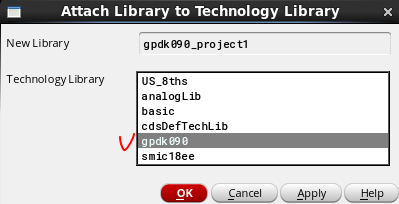

Step2：关联的库选择上面刚定义的gpdk090库

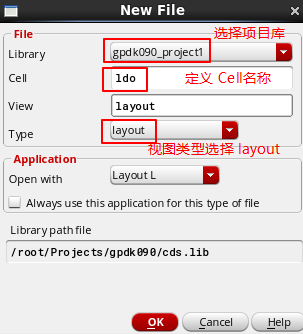

Step3：CIW窗口中选择File->New->Cellview，创建Cell视图
到这里，我们就完成了工艺库和项目库的设置
