官方示例教程介绍
如何安装示例教程
工艺库的基本内容
Tanner的数据格式
（在本节的最后，我给你准备了一份小福利）
1
官方示例教程介绍

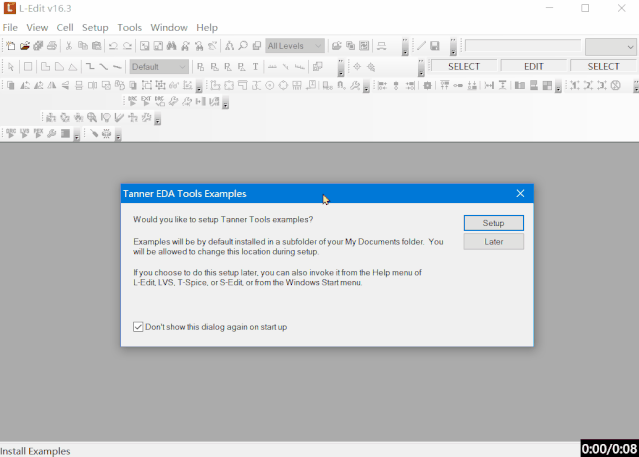

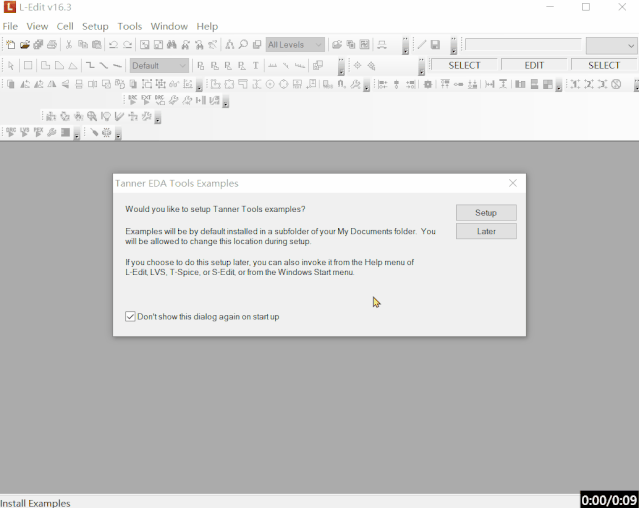

当我们安装好软件后，首次运行L-Edit程序时，将出现这样一个弹出框：

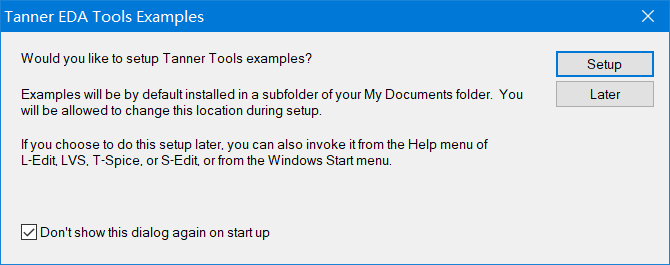

它是软件内置的一个安装提示
安装的话，可以得到 Tanner 官方提供的示例和一些教程文件。比如，其中就有用于原理设计的元件模型库，版图设计的器件库，还提供了很多供于参考的电路图等
对于刚接触L-Edit的你，没有参考库的时候，就很适合安装了。当然，后期学习T-Cell编写，UPI程序的时候，其中也有很多入门参考的例子提供给你
点击对话框中的「Setup」按钮，即可开始安装程序
如果你想稍后安装，点击「Later」按钮或者直接点击右上角的关闭
关闭后，可以从菜单栏找到「Help」选择「Setup Examples」重新弹出安装界面
👇
2
安装示例****教程
接下来，我们开始安装
👉**【步骤1】**

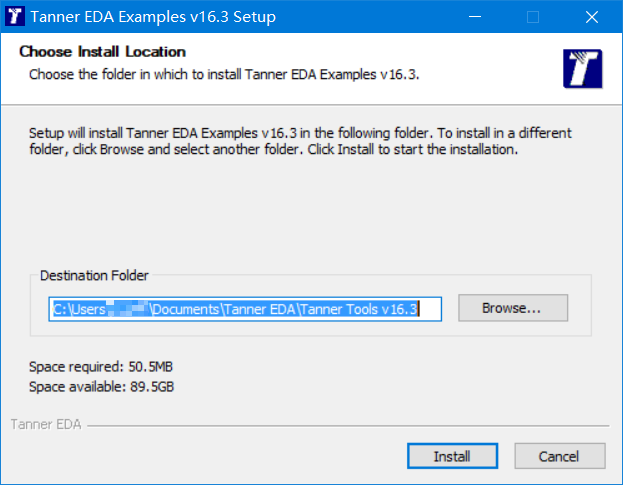

点击「Setup」在弹出的对话框中选择保存位置
你可以根据自己的使用习惯，选择合适安装目录
可以使用默认安装路径，也可以更改为其他路径
我将它安装在默认位置
C:\Users\xxx\Documents\Tanner EDA\Tanner Tools v16.3
👉**【步骤2】**
选择好后，点击「Install」安装程序结束再点击「Finish 」就完成了示例教程的安装

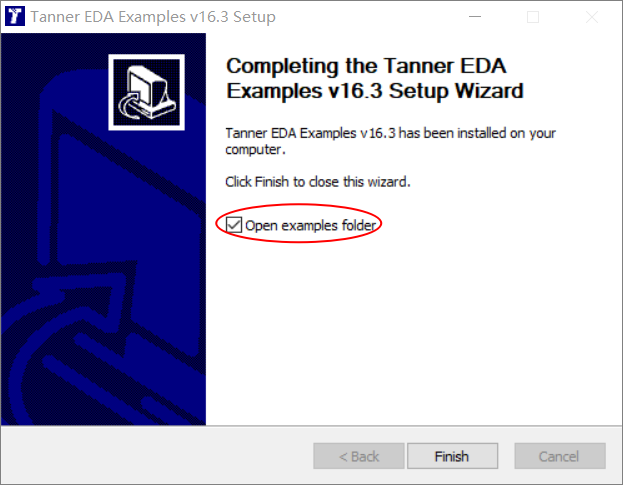

如果勾选这里的 “Open examples folder” 选项
安装程序结束后，将会自动打开生成的文件夹

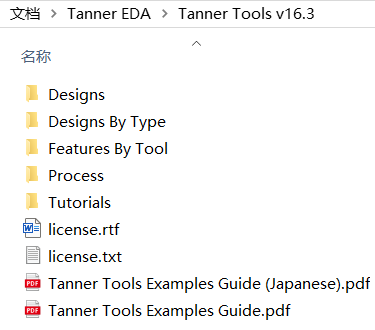

生成的文件夹是这个样子
完整的操作演示看这里👇
3
工艺库的基本内容
文件夹的根目录下，有一份使用说明文件
这份文件详细介绍了示例教程包括的所有例子，其中共有四个章节的内容，分别是：
1、原理设计
2、工艺库介绍
3、软件的自动化操作
4、一些其他例子
我们可以通过这份使用说明文件，对安装的示例有一个大致的了解
返回文件夹的根目录，主要讲讲这里的Process文件夹，也就是工艺文件
工艺文件一般也叫做PDK，全称：Process Design Kit工艺设计包，由代工厂芯片生产厂家提供
每个不同的工艺都会有一套对应的 PDK

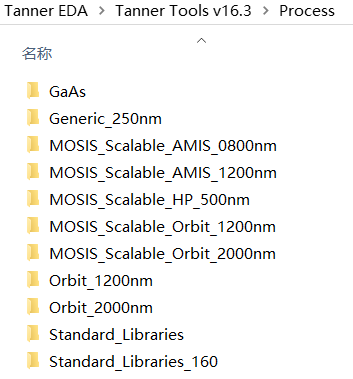

现在，我们就从 Process文件夹下，打开一个工艺
以典型的.25um工艺 ——Generic_250nm为例，来简单了解下PDK一般都提供哪些文件

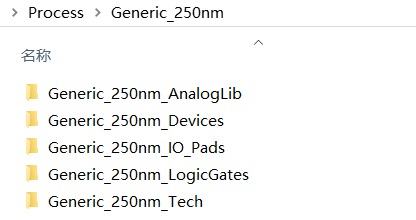

其中
AnalogLib —— 用于原理设计的器件符号库
Devices —— 器件仿真模型等
IO_Pad —— 输入/输入单元
LogicGates —— 逻辑门符号库
PS：文件夹内部的文件不展开讲了，其中以.tanner为后缀的文件可以使用 电路编辑器 S-Edit 软件打开查看

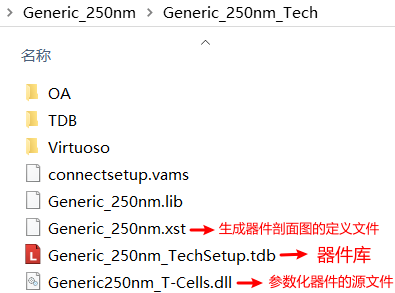

以上的几个都用于原理图的设计使用，最后的Tech文件夹是我们画版图时最重要的工艺库
涉及到版图设计的库文件主要有
1、版图绘制需要的标准器件 和 使用语言编写的参数化器件

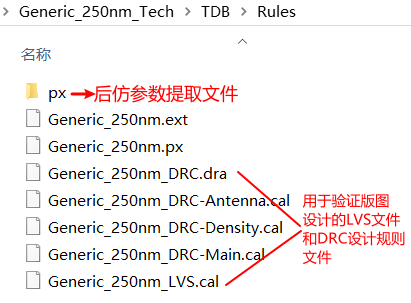

2、用于验证版图设计的 LVS 文件和 DRC 设计规则文件
3、定义了工艺层的映射关系，图层样式的图层信息文件等
👇
<<☜滑动查看下一张图片>>
4
Tanner的数据格式
讲完工艺库的基本信息，再来看看 Tanner 所支持的数据格式
什么是数据格式？
简单理解，也就是存储版图设计文件的后缀名是什么。就和.doc .ppt一个意思
第一种数据格式 —— TDB
TDB全称——Tanner DataBase，它是Tanner公司自己开发的数据格式
我们可以打开.\Tech\TDB文件夹看一下，其中后缀以 “.TDB” 为结尾的文件就是Tanner自定义的数据格式
第二种数据格式 —— OA
OA全称——OpenAccess，是种开源的数据格式
Tanner软件在16之前的版本只支持.TDB格式，在16版之后开始，开放OA格式
使用OA格式好处在于可以多人同时进行设计，而Tanner自己的TDB格式文件，仅能容许一人编辑
除了以上两种数据格式，Tanner同时也支持其他EDA公司软件开发的数据格式文件
比如，Cadence公司的Virtuoso工具，将描述工艺信息的 TF 文件和层次的 Display文件导入后，即可打开Virtuoso的文件，非常方便
5
写在最后
这一节主要讲了，官方示例教程的安装和介绍。安装后我们拥有了工艺库，同时也有利于你的设计练习。其中还介绍了工艺库的一些基本内容，另外，还提到了软件支持的数据格式，不管是自带的还是第三方的格式文件，Tanner都是支持的，可以尝试导入看看
