Virtuoso Layout L 系列 ｜ 视图操作 ²
「 这是Virtuoso Layout L系列的第**6**篇 」
「 这是Virtuoso Layout L系列的第6篇 」
本节内容 · 导览
层级概念介绍
显示或隐藏不同层级的图层
图层显示的快捷方式
控制局部区域内的图层显示
1
层级概念****介绍
我们通常采用层次化结构的方法进行版图设计
比如
首先，你得画出由各个图层组合而成的器件单元
——（形成器件）
然后，再将这些器件单元互连后组合成新的单元
——（形成模块）
接着，再画下一个模块，直到将各个模块完成后
再组合成新的单元——（形成顶层）
这个过程好理解吧？
像这样的单元嵌套过程，就构成了层级关系
我们从顶层的视角****往下看图形
处于顶层的可直接选中的图层，我们把它的层次级别
—— 定义为 0 级
顶层单元往下一级（也就是模块单元中的图形）
—— 定义为 1 级
模块单元往下一级（也就是器件单元中的图形）
—— 定义为 2 级
我这里举的例子只存在2级，实际上 Virtuoso 支持的上限是32级
总结
1、层次结构的级别范围是“0~32”
2、顶部单元视图的级别为“0”，级别0中的单元级别为“1”，级别1中的单元为级别 “2”……依此类推
2
显示隐藏不同层级的图层
我们可以通过 “Display Stop Level” 命令，来显示和隐藏处于不同层级的图层
操作步骤
👉**【步骤1】**
菜单栏点击「Window」-「Toolbars」-「Options」，打开Options工具栏
👉**【步骤2】**
找到Options工具栏中的命令图标
后，
输入层级，
指定要显示的设计层次数
（这里所填的层级是相对于顶层设计来说的）
操作演示
首先是层次结构的介绍
1、有个顶层单元——Top
2、Top模块下放置了单元vpnp2, pmos1v, nmos1v, bg, ea
3、在bg单元下放置了vpnp2单元
4、在ea单元下放置了pmos1v, nmos1v两个单元
如图

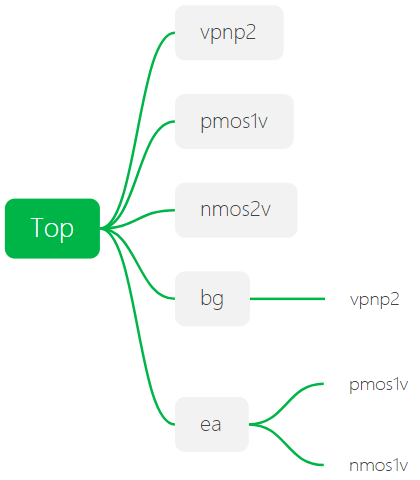

▲ 单元的结构图

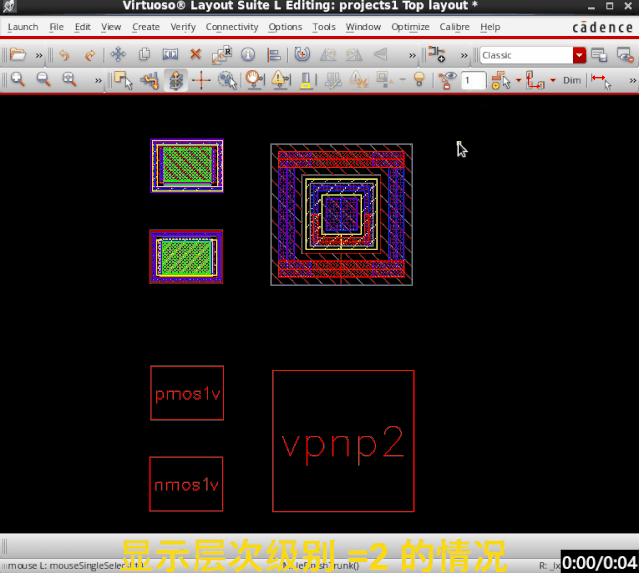

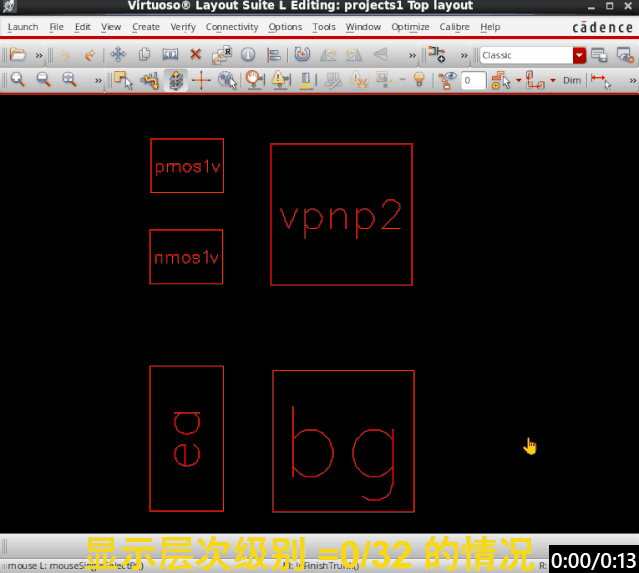

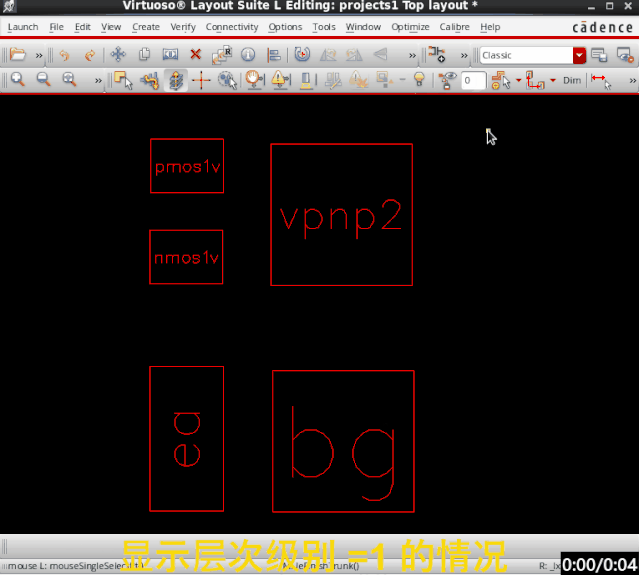

下面是三种不同层次的动态演示：
3
图层显示的快捷方式
除了输入层级的方法，软件还另外提供了两个快捷命令
①只显示当前层级（级别=0）的图形
→ 默认快捷键 Ctrl+F
②显示所有层级内（级别=32）的图形
→默认快捷键 Shift+F
PS：只显示当前级别层次的时候，你能够快速打开和刷新视图
4
控制特定区域内的图层显示
如果你把上面的命令实际操作一遍的话，你会发现
它是对当前视图中的整体区域进行控制的
可如果，我只想控制视图中某个区域内的图层层级呢？
这时我们就需要用上 Area Display 命令了
我把这里的 Area Display 翻译成：控制特定区域内的图层显示
操作步骤
👉**【步骤1】**
打开一个带层级的Cell，首先按Ctrl+F 只显示当前层级的层次
👉**【步骤2】**
菜单栏点击「View」-「 Area Display」-「Set」
👉**【步骤3】**
在弹出框中输入层级范围
👉**【步骤4】**
框选出需要显示的区域
操作演示
还是以上面的Top单元为背景，再举个例子
使用Display Stop Level命令将等级设为2时，Top单元中的所有层次都会显示
现在只希望显示ea单元，其余符合等级2的单元的图层全部隐藏，如何实现呢？
👇

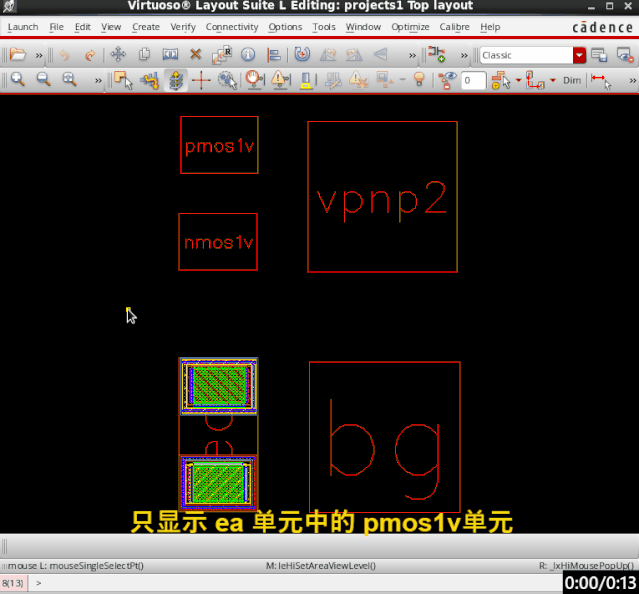

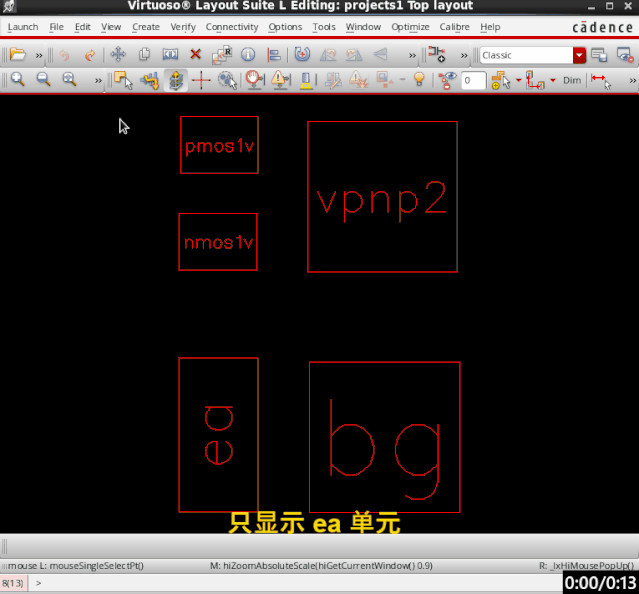

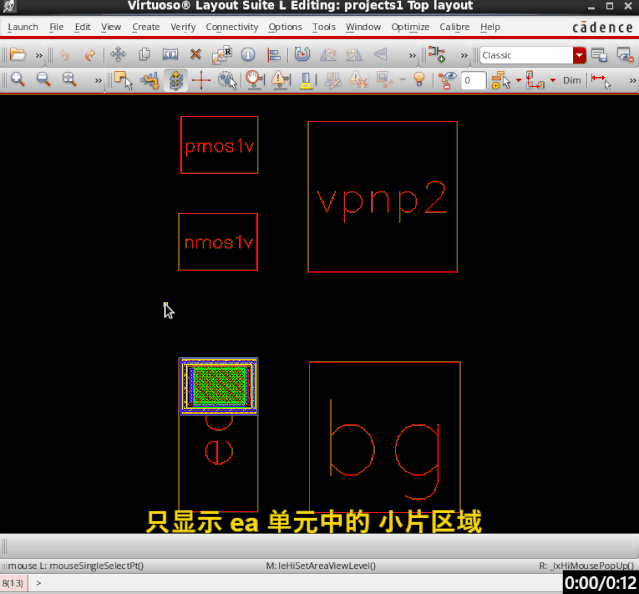

依旧是三种不同情况的动态演示：
操作是学会了，那它有什么实际运用场景吗？
有的。
如果你的项目规模很大时，Area Display就可以发挥出它的价值了。
比如，你在顶层的互连工作中，你可以通过Area Display命令，只显示当前正在互连的模块视图，隐藏其余未连的或者完成的模块视图。
这不仅可以提高视图的刷新速度，也有助于你设计时排除干扰。
5
写在最后
这一节主要讲了，针对不同级别的结构层次，我们应该如何进行整体或局部的显示。在版图查看或设计的过程中，利用好这些命令去达到我们想要的结果。
你，学会了吗？
- End -
