Tanner L-Edit系列 ｜ 文件操作
「 这是Tanner L-Edit系列的第**3**篇 」
「 这是Tanner L-Edit系列的第3篇 」
本节内容 · 导览
打开现有的设计文件
设计文件的新建
设计文件的保存和关闭
1
打开现有的设计文件
通过上一节的学习，我们知道了 L-Edit 支持的数据类型，即 “.TDB”和 “.OA”。下面介绍这两种数据文件的打开方式
通常的打开方式有以下几种
1、双击，或者对文件右击
2、启动 L-Edit 程序后，拖放文件
3、启动 L-Edit 程序后，菜单栏 File - Open
4、菜单栏 File 下，从最近打开的列表中找到文件
操作演示

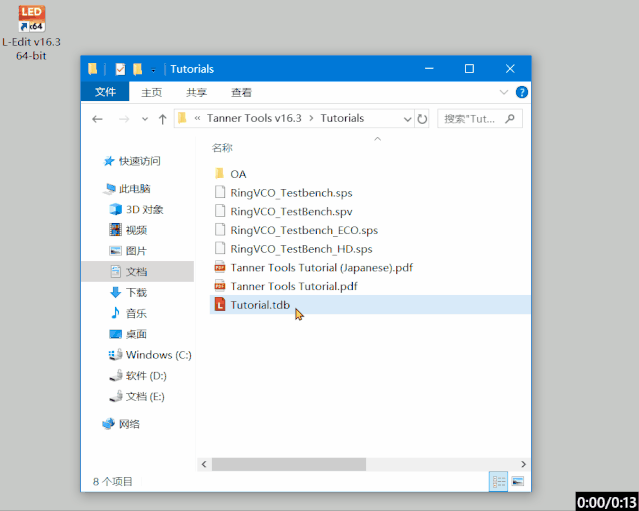

我们以打开示例教程中的 Tutorial.tdb 文件为例：
文件目录：C:\Users\xxxx\Documents\Tanner EDA\Tanner Tools v16.3\Tutorials

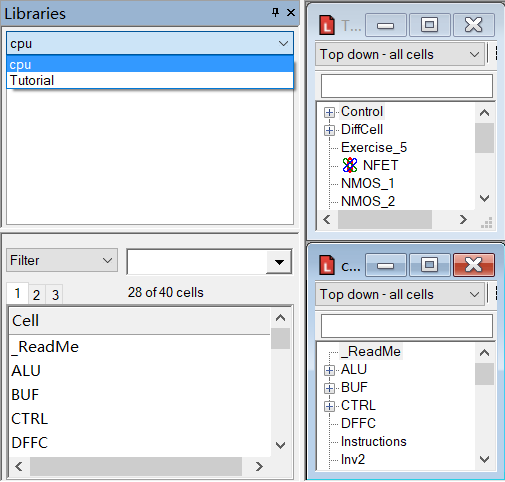

另外，L-Edit 支持在同一窗口中，同时打开多个设计文件。如图所示：
2
设计文件的新建
新建一个设计文件(也就是我们的项目文件)

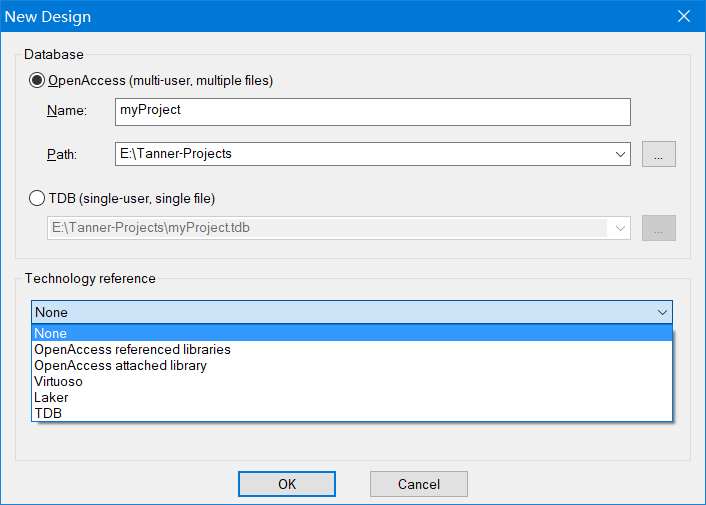

→ 点击菜单栏「File」-「New」-「Design」命令，或者使用快捷键 Ctrl+N
→ 首先选择数据格式：OA or TDB
→ 接着为这两种类型的库，选择参考信息
先来看第一种OA格式的选项卡情况
操作步骤
👉**【步骤1】**
“Name”处输入 设计项目名称。比如：myProject
“Path” 处输入 设计项目需保存的位置。
👉**【步骤2】**
在下方的 Technology reference 选择一个工艺库或者参考库。用作工艺信息参考的用途，比如使用该库的图层信息，内置的DRC规则设置等
Technology reference下拉菜单中，是参考库的数据格式类型，有多种格式可选
如果参考库设置为None，则将使用默认设置：设置为白色背景，基本图形层且无DRC规则

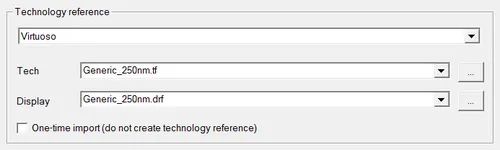

如果选择Virtuoso 或 Laker，会出现以下选项：
需输入technology file——.tf 和 Display File——.drf文件

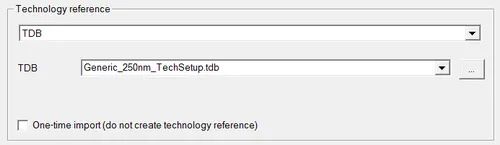

选择 TDB，则是这样的选项

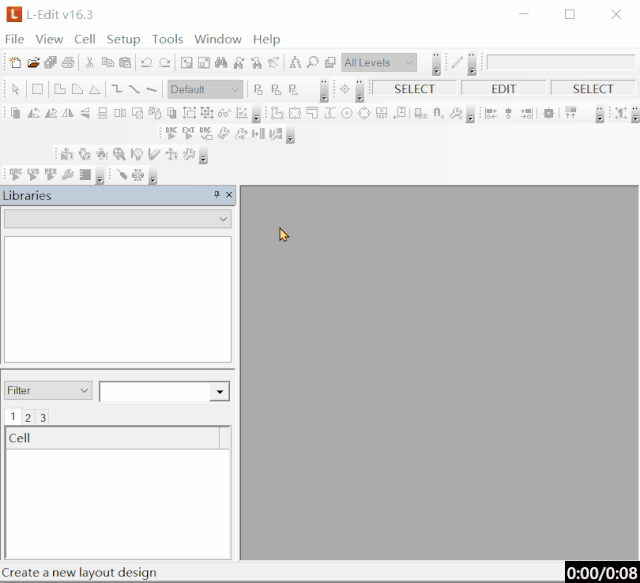

操作演示
下面以新建一个设计文件 myProject 为例：
再来看第二种TDB格式的选项卡情况
操作步骤
👉**【步骤1】**

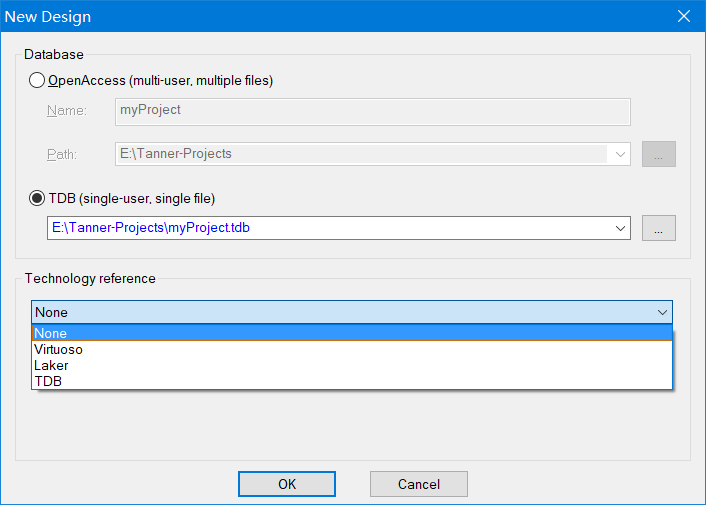

勾选 TDB 后，选择设计文件保存的位置
👉**【步骤2】**
在下方的 Technology reference 选择一个工艺库或者参考库。
对于TDB数据格式的Technology reference菜单选项，它没有Open Access相关的选项，其余设置与OA格式的相同
3
设计文件的保存和关闭
文件的保存提供以下四种形式
1、Save all
2、Save As
3、Save Cell to TDB file
4、Save Copy
① Save all
点击「File」-「Save all」，或者按快捷键Ctrl +S，可以保存单个文件或者多个文件

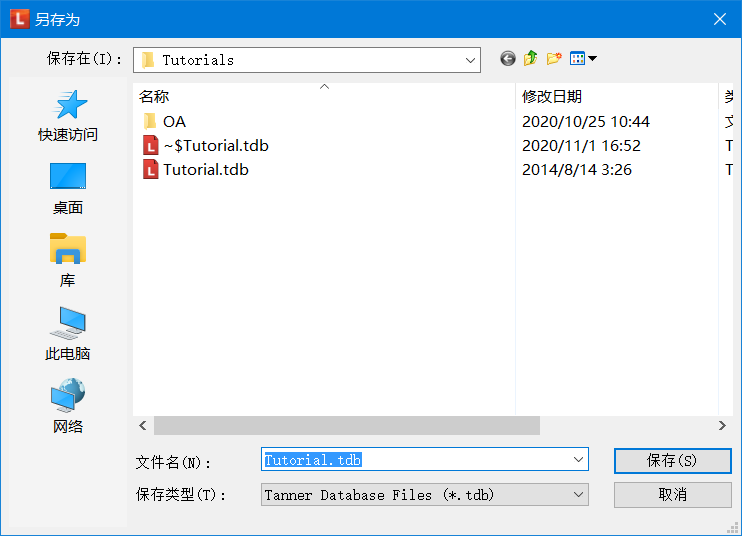

② Save As
点击「File」-「Save As」，可将文件重命名后另存为一份文件

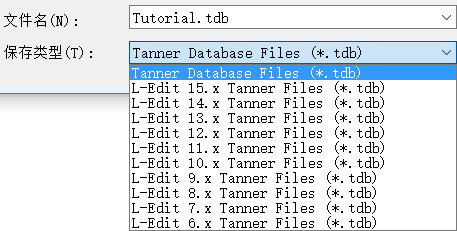

如果你保存的文件类型是TDB，你还可以从保存类型的下拉菜单中，选择保存为早期的 L-Edit 版本格式，以实现版本向下兼容

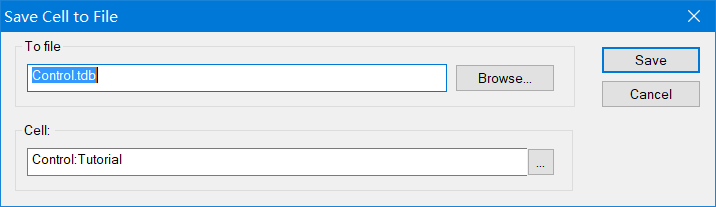

③ Save Cell to TDB file
点击「File」-「Save Cell to TDB file」，可将文件当中的某个单元单独输出，保存成文件的形式。可用来模块共享和分发工作等
④ Save Copy
点击「File」-「Save Copy」，该命令提供了两种格式文件之间的互相转换。可将：
→ TDB 文件转换为 OA 格式
→OA 文件转换为 TDB 格式

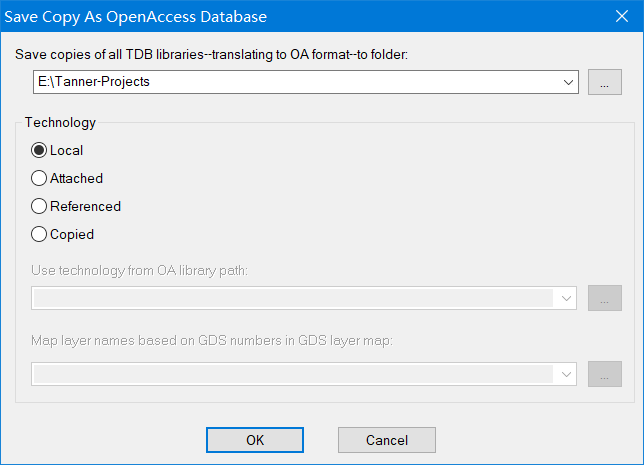

如果你当前打开的是TDB文件，将其转换为OA格式时，弹出以下对话框：
在Technology下有四个转换选项
Local
所有设置信息都将保留不变
Attached
只保存Attach类型的库，不保存引用库
Referenced
只保存引用库
Copied
不保存Attach和引用库信息，如果存在引用的单元只进行复制操作
⑤ 关闭文件
点击「File」-「Close」，或直接按快捷键Ctrl+W，可关闭当前文件

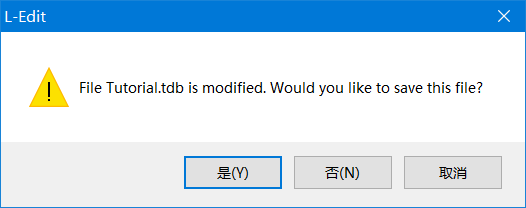

如有未保存的单元，则在关闭前会提示你将其保存
4
写在最后
这一节的内容比较简单，主要是关于文件的一些基础操作。在新版的L-Edit中，支持的数据格式有了变化，项目的新建和保存也灵活了不少，如果你之前使用的是旧版软件，还是需要适应一下的。
