答疑 ｜ 如何指定每次调用VIA时的类型和个数 - 附Skill脚本
我们可以使用快捷键 “O” 调用VIA通孔，随后弹出Create Via选项卡：
问题描述（一）
我们可以使用快捷键 “O” 调用VIA通孔，随后弹出Create Via选项卡：

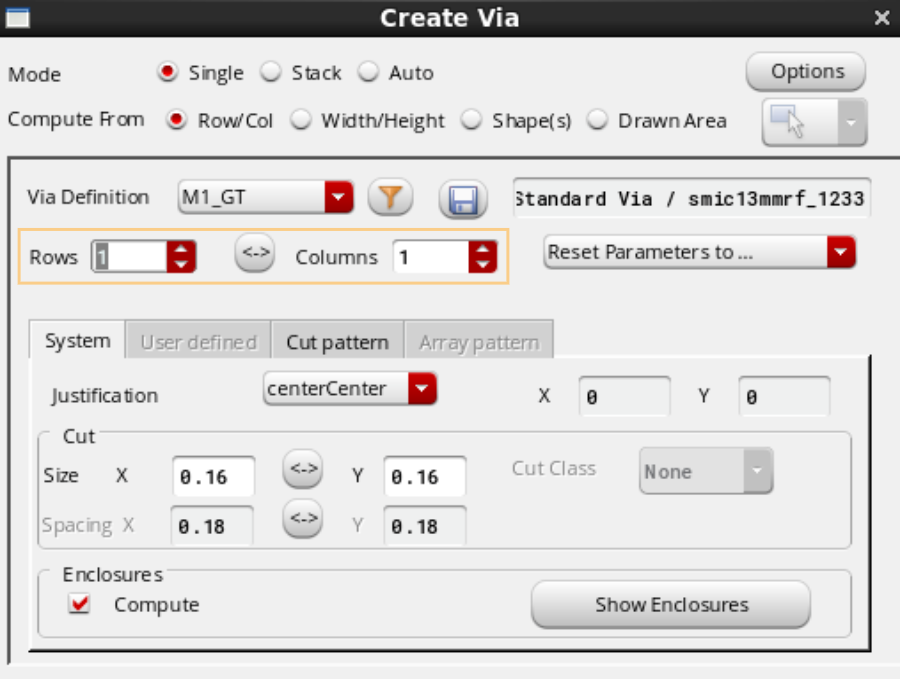

其中 Rows/Columns 的默认值一般设置的都是<1>
但是，在实际的版图绘制中，由于考虑到良率的问题，我们一般使用<2>个通孔。所以，在这里需手动将值改成<2>
修改过一次后，在当次Virtuoso程序中能够记住此设置，一旦退出程序重新启动，又将恢复<1>的默认值
所以，如何实现每次调用VIA，始终默认是两个通孔呢 ？
解决方案
解决的方法有几种，比如可以通过修改工艺文件中的viaDef定义部分，但工艺文件一般是没有权限修改的，也不建议修改它
下面介绍 在不更改工艺文件的情况下，如何把viaRows或viaColumns的默认值设置为两个
操作步骤：
1、打开 .cdsenv 文件，输入以下内容
layout viaUseRowColDefault boolean nil
layout viaRows int 2
layout viaColumns int 1
2、或者打开 .cdsinit 文件，输入以下内容：
envSetVal(“layout” “viaUseRowColDefault” ‘boolean nil)
envSetVal(“layout” “viaRows” ‘int 2)
envSetVal(“layout” “viaColumns” ‘int1)
问题描述（二）

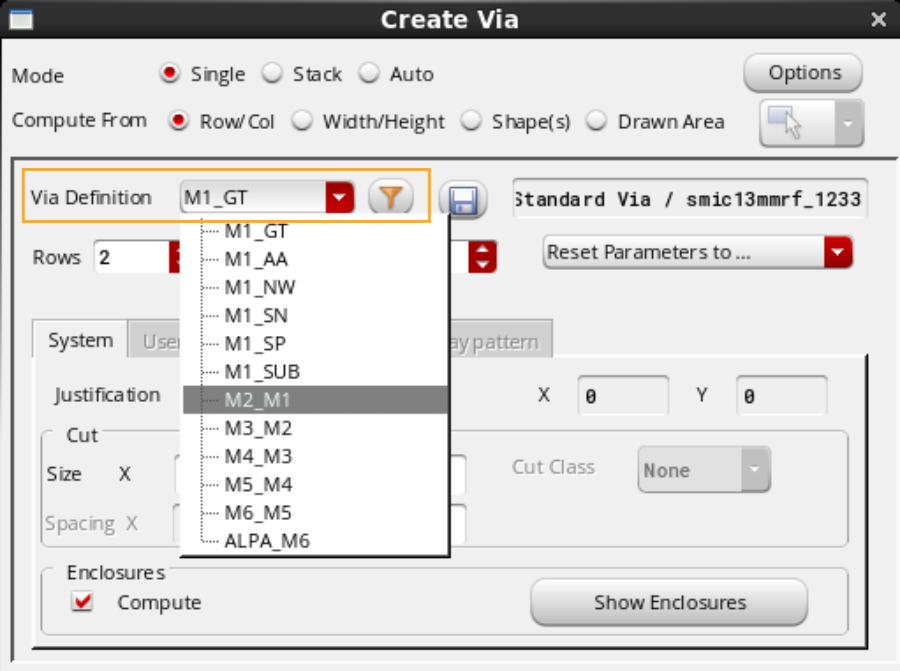

除了通孔数值的需求外，有时还想将常用的通孔类型(“Via Definition”)，设置成默认的：
这样也就不需要再频繁的点击下拉菜单进行选择，以方便于VIA的调用
解决方案
比如：指定”M2_M1”通孔为默认的VIA类型
操作步骤：
1、将下面的代码保存成 .il 文件，例如 ChangeViaDef.il
procedure(CCSRegProc(args)
hiRegTimer(
"CCSSetDefVia(args->window)"
5)
leHiCreateVia()
) ;proc
procedure(CCSSetDefVia(window)
let((cv cstG currCG techId validVias)
cancelEnterFun('le0ViaForm)
cv=geGetWindowCellView(window)
if(envGetVal(
"layout"
"viaConstraintGroup"
)==
"Same as Wire"
then
currCG=envGetVal(
"layout"
"wireConstraintGroup"
)
else
currCG=envGetVal(
"layout"
"viaConstraintGroup"
)
) ;if
techId=techGetTechFile(cv)
cstG=cstFindConstraintGroupIn(techId currCG)
validVias=car(setof(x cstG~>objects x~>defName==
"validVias"
))~>value
if(member(
"M2_M1"
validVias) then
le0ViaForm->viaSingleModeScrollView->viaDefName->value=
"M2_M1"
) ;if
) ;let
) ;procedure
deRegUserTriggers(
"maskLayout"
nil nil 'CCSRegProc)
deRegUserTriggers(
"maskLayoutXL"
nil nil 'CCSRegProc)
hiSetBindKey(
"Layout"
"<Key>o"
"CCSSetDefVia(hiGetCurrentWindow()) leHiCreateVia()"
)
（向右滑动查看完整代码 /后台回复「VIA」直接获取代码文本）
2、将代码中第17、18行中的 “M2_M1”，替换成指定的通孔类型名称
3、打开 .cdsinit 文件，添加load命令以用来加载上面的文件：
load(“/home/xxx/ChangeViaDef.il”)
注：引号内的内容修改成 .il 文件所在的地址
完成以上步骤后，启动Virtuoso程序使用快捷键“O”或者菜单栏，就可以看到效果啦~
