Virtuoso Layout L 系列教程：09 视图操作 ⁴
「 这是Virtuoso Layout L系列的第**9**篇 」
「 这是Virtuoso Layout L系列的第9篇 」
本节内容 · 导览
显示背景单元
创建单元副本窗口
使用鸟瞰视图窗口
01
显示背景单元
功能介绍
使用菜单栏**「View」-「Background…」**命令，可以在同一窗口中显示两个相同视图类型的单元
先来看一下最终的效果图

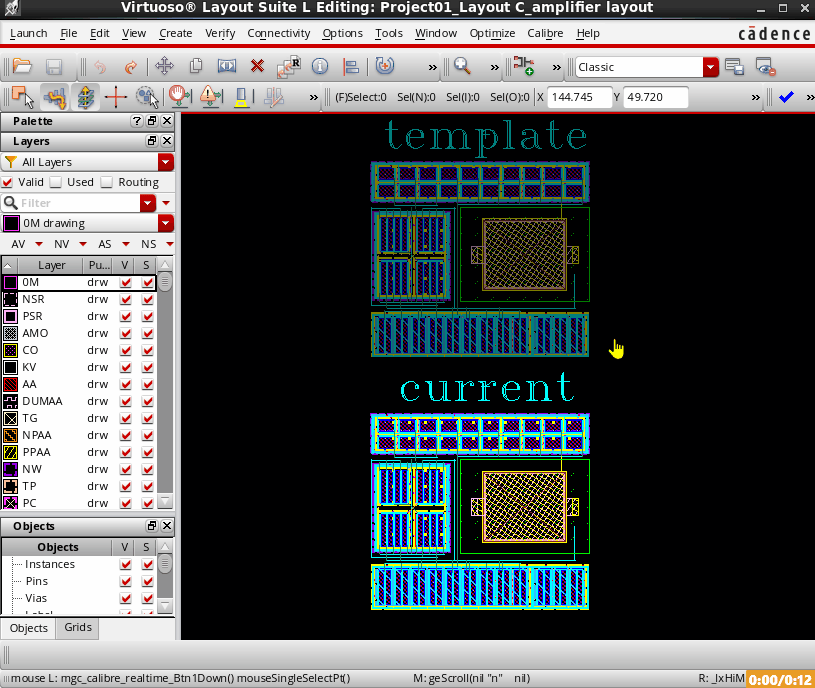

（👆效果图）

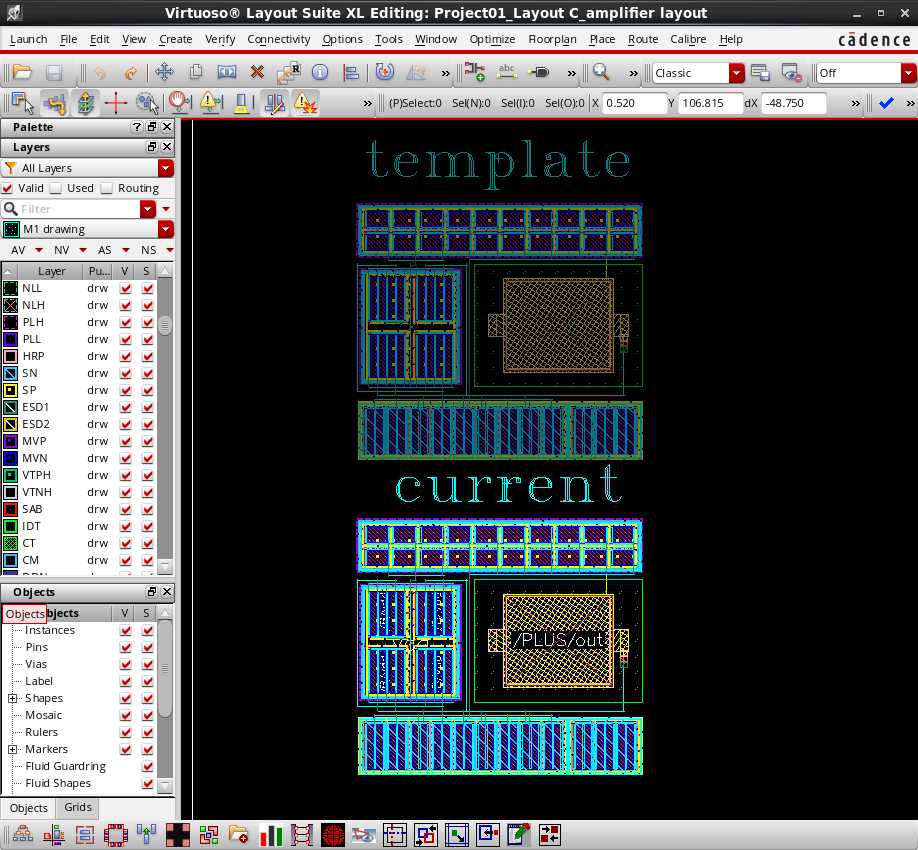

图中，带有「template」字样较暗淡的区域，就是通过此命令添加的单元。为便于理解，我们可将其称为背景单元。带有「current」字样的区域，是其视图本身的图形，可称之为前景单元
下面就来介绍此功能
选择命令后，将弹出Background CellView 对话框：

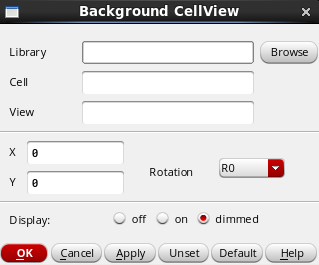

（对话框-Background CellView）
在弹出的对话框中，设置以下信息
1）点击「Browse」按钮，通过库导航器选择作为背景的单元
2）输入(x，y)坐标，指定放置背景单元的坐标位置
3）指定背景单元的旋转角度：旋转90°、270°等等
4）选择是否显示背景单元，或者调低亮度显示
上述设置完成后，点击「Apply」或「OK」
若要取消显示背景单元，点击下方的「Unset」按钮即可

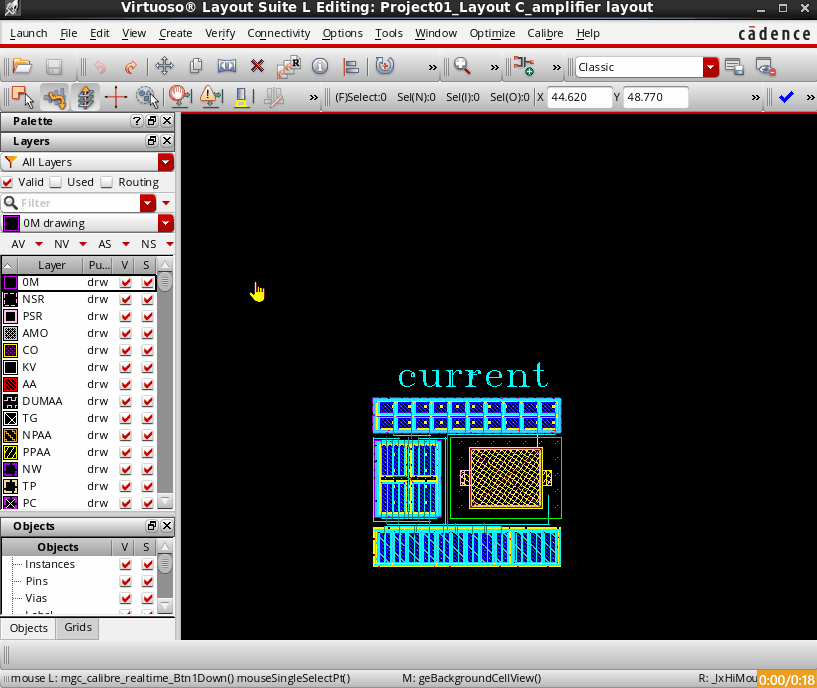

操作演示
限制情况说明
1）
每个单元具有多种视图类型（View），例如
- Layout（版图）
- Schmatic（原理图）
- Symbol（符号）
以上这些都是常用的视图类型
当你使用此命令时，只能添加具有相同视图类型的单元。例如，你不能将 “Schmatic” 类型的视图添加到当前为 “Layout” 的视图窗口中
此外，当前正在编辑的单元视图也无法用作背景单元
2）
无法选中，编辑，查询或移动背景单元中的对象。同时，在使用「View-Zoom to fit」命令时，也是不包括背景单元的
3）
只能为每个窗口添加一个背景单元
4）
编辑当前视图时，背景单元可见。在被调用时，背景单元它是不可见的
5）
当前窗口关闭再打开，背景单元的设定随之消失
运用场景
在了解了背景单元的添加步骤之后，来谈谈它的使用场景
比如，我们可以用它来建立指导设计的模板。你可以新建一个「template」库，以放置作为背景单元引用的参考示例
可能有人要问
“为什么不直接调用参考单元呢？”
“直接打开一个参考单元就好啦！”
假如你从 “不影响当前单元自身的设计” 的角度来考虑，那么在后续的操作中使用这种方式是可以避免很多问题的。同时，不使用另开窗口的方式，只是想减少一些屏幕占用的空间
02
创建单元副本窗口
功能介绍
通过菜单栏**「Window」-「Copy Window」命令，可以创建一个单元视图的副本。当你使用编辑放大之类的操作时，可以用它来查看整个布局，这通常称为参考窗口**
简单地说，这个命令等同于打开同一个单元视图两次
效果图如下

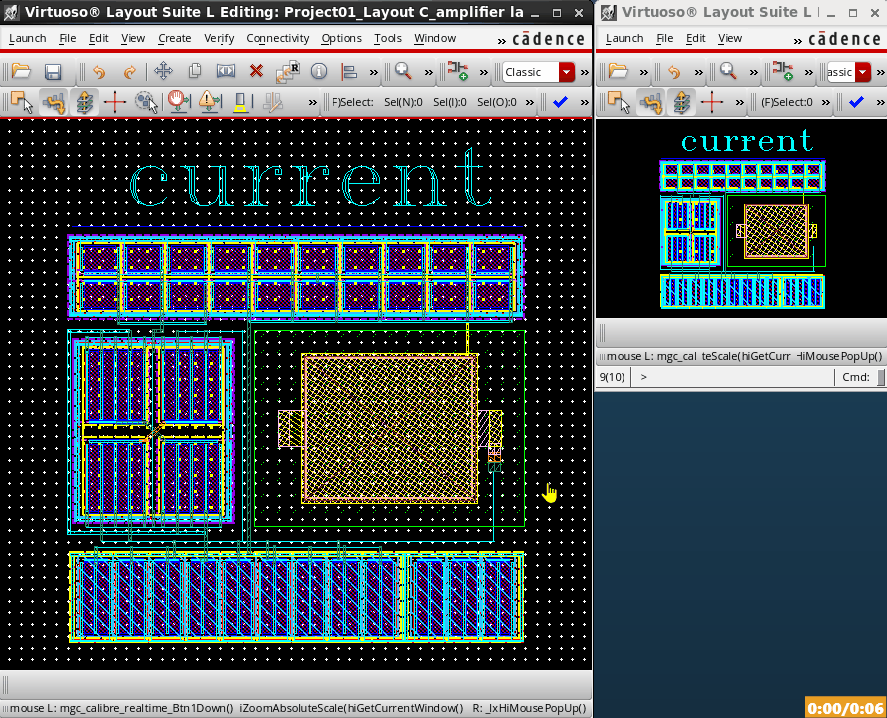

如图中所示，左边是原始窗口可以用来进行主要编辑，右边是生成的参考窗口。参考窗口可缩至适当大小

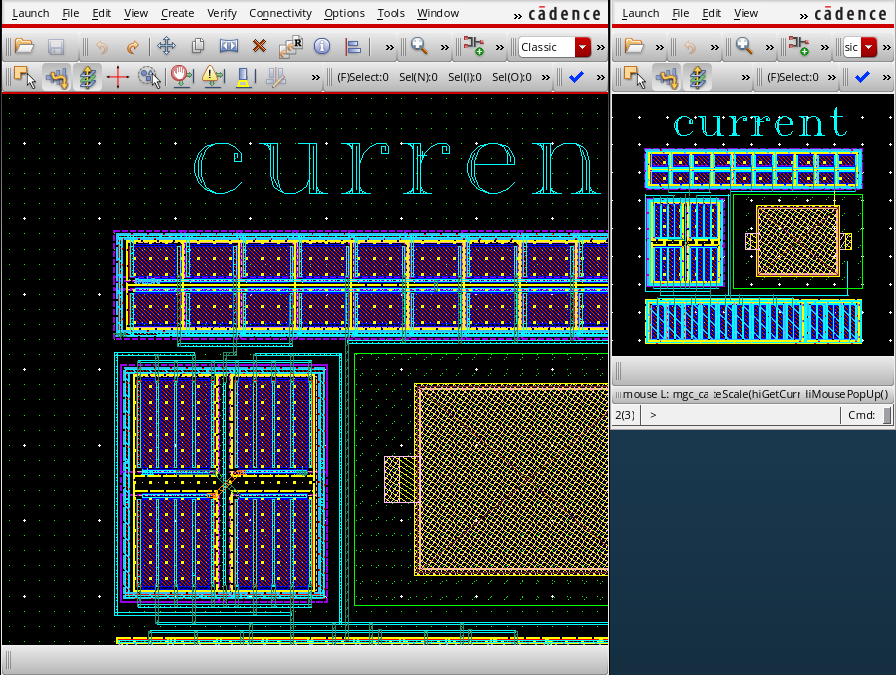

在其中一个窗口中执行缩放操作时，另一个窗口视图显示是保持不变的：
除了查看布局外，你还可以在原始窗口中启动命令，如“编辑”、“创建”等命令，但是在参考窗口中完成命令
操作演示
下面就来操作一个例子
👉**【步骤1】**
启动「Copy Window」命令后，先在原始窗口中选择“Create”-“Path”命令
👉**【步骤2】**
左击创建起始点
👉**【步骤3】**

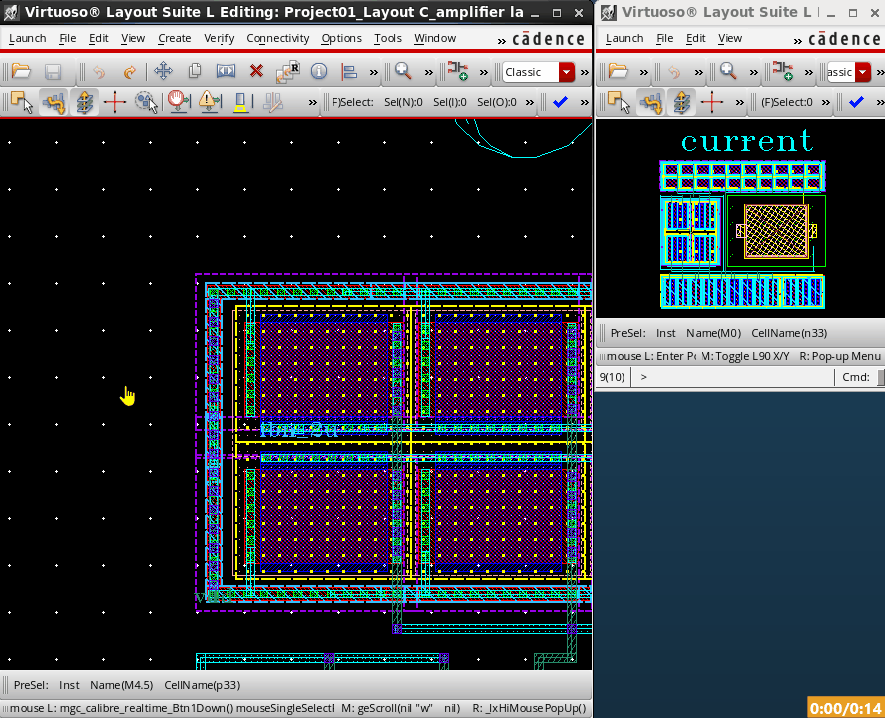

将指针移动到参考窗口中，并双击以完成命令
以上，你在原始视图中执行的编辑命令，参考视图会进行响应操作。它们的编辑是等效的
03
使用鸟瞰视图窗口
功能介绍
鸟瞰视图是指软件中的 “World View” 功能，它可以用来显示当前视图相对于单元整体的位置关系
点击菜单栏的**「 Window」-「Assistants」-「World View」**，打开此窗口

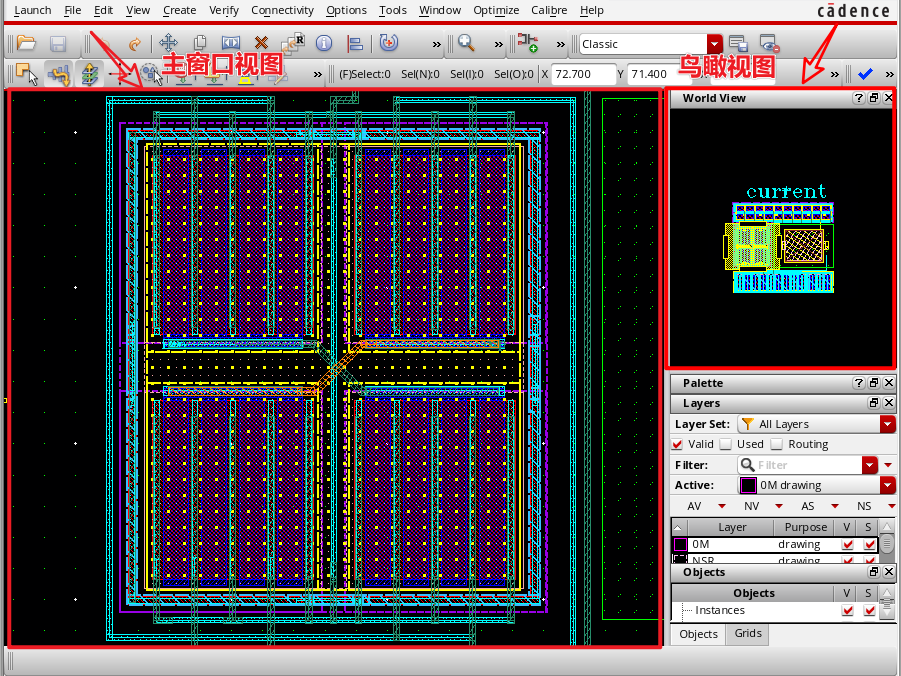

World View 将以面板的形式呈现，你可以将它移动到合适的窗口位置：

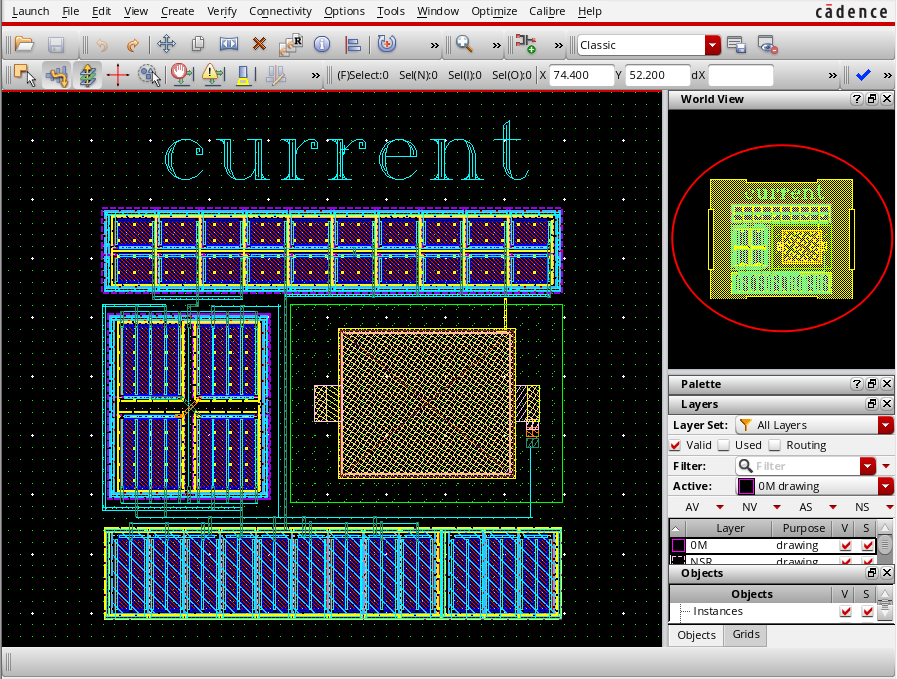

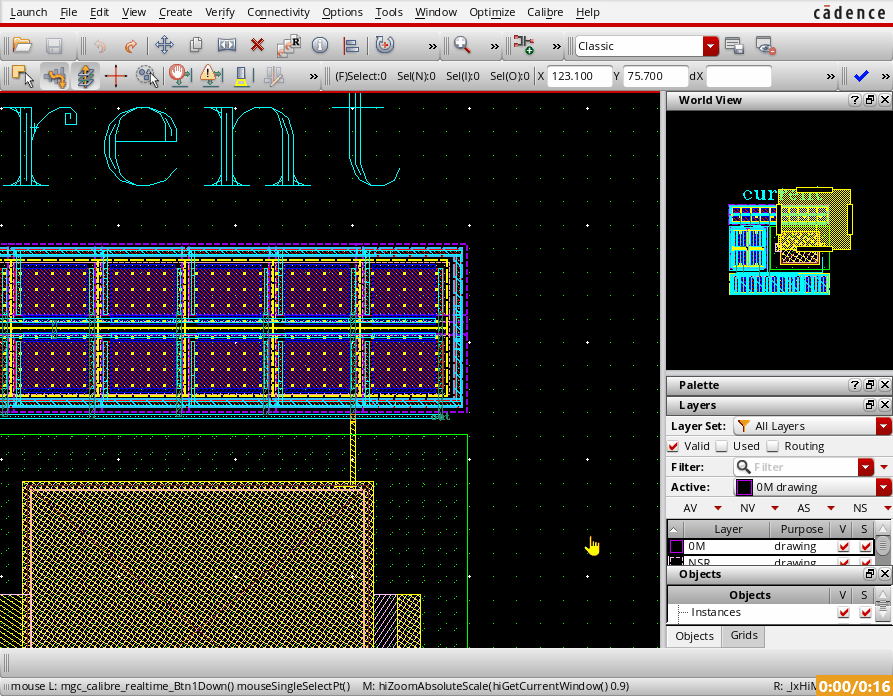

World View 窗口中显示了整个单元的视图内容，并用一个视图框标记主视图窗口中显示的图形区域。图中，黄色的矩形即为视图框

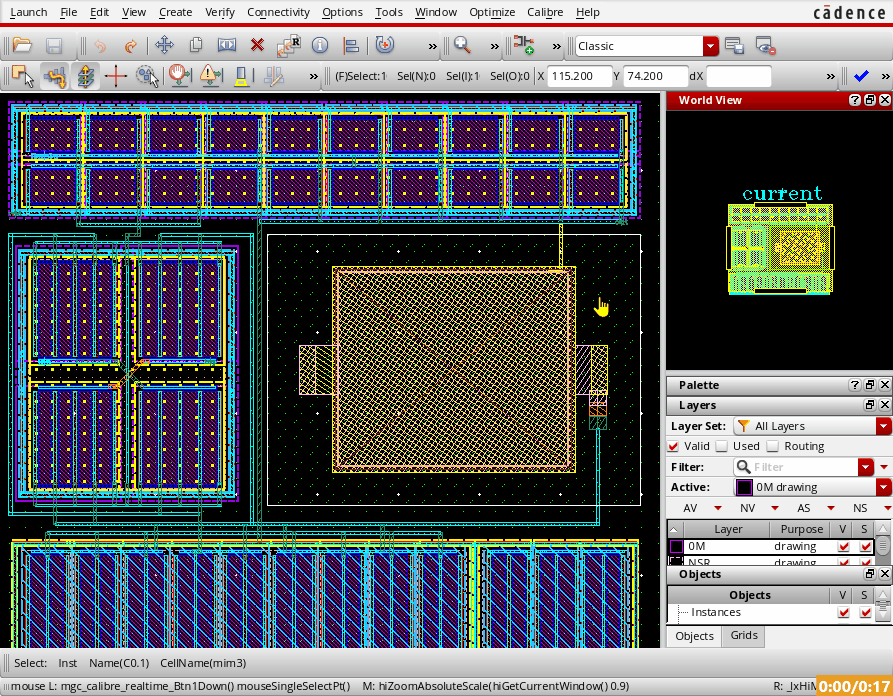

视图框会随着主视图所显示的内容产生动态改变
<< 滑动查看下一张图片 >>

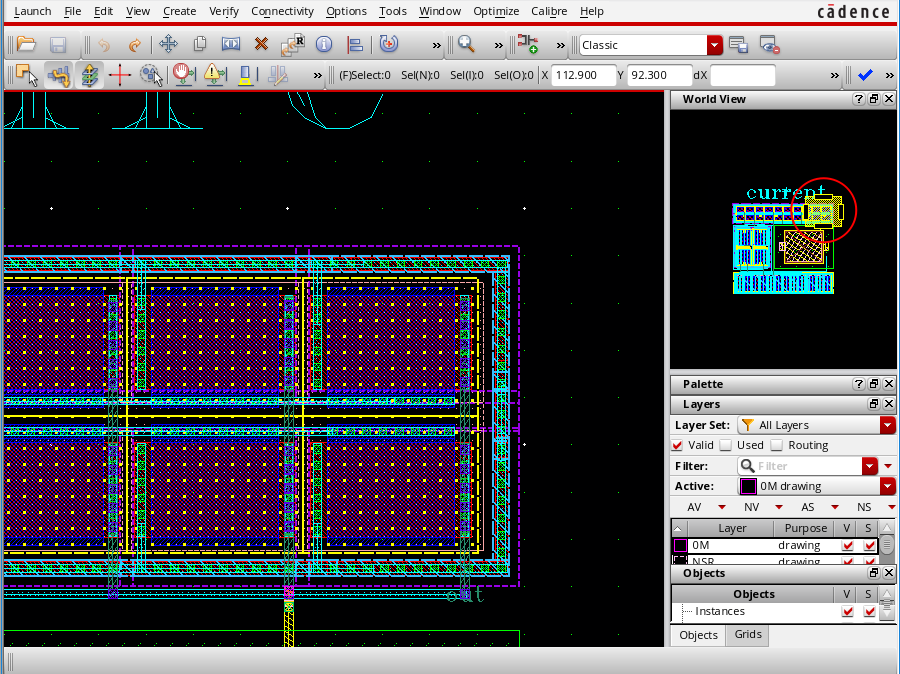

反之，通过改变 World View 中视图框的位置和大小，也可实现动态更改主视图中显示的区域
操作演示
接下来，介绍视图框的操作
1）移动视图框
鼠标指针移动到视图框上，按住左键并拖动视图框。也可以使用鼠标左键直接单击设计区域
通过移动视图框的方式，便于我们快速定位到特定的设计区域
2）调整视图框大小
鼠标指针移动到视图框的边缘处，触发“⇔”图示后，按住左键向内向外拖动。或者，使用鼠标中键进行框选区域
通过更改视图框的大小，实现的是缩放特定区域
在 World View 窗口内单击鼠标右键，会出现一个快捷菜单：
该菜单包含以下选项
1）Redraw—— 刷新视图
2）Zoom In/Out——更改视图的缩放比例
3）Fit All——在视图范围内居中显示所有对象
4）Pattern——修改视图框的样式
其中，视图框样式提供修改填充模式：实心(Solid）、空心(Hollow)和一定的比例。
04
写在最后
以上，这一节介绍了如何使用“背景单元”，“副本窗口”，“鸟瞰视图”。
它们各有其特点，背景单元适合引用不同的单元视图进行参照，而副本窗口和鸟瞰视图则应用于同一单元的查看。不同的是，副本窗口还支持同步编辑操作。
-End-
