Virtuoso Layout L 系列教程：10 视图操作 ⁵
「 这是Virtuoso Layout L系列的第**10**篇 」
「 这是Virtuoso Layout L系列的第10篇 」
本节内容 · 导览
查看坐标信息
显示图形角度
显示选定对象的信息集
01
查看坐标信息

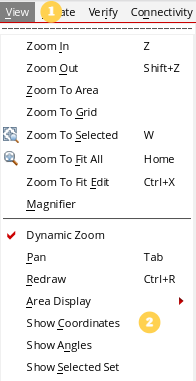

选择菜单中的「View」-「Show Coordinates」命令，可以用来查看对象的坐标信息
下面是选中不同类型对象的坐标示例
1）当你选中一个Instance时：

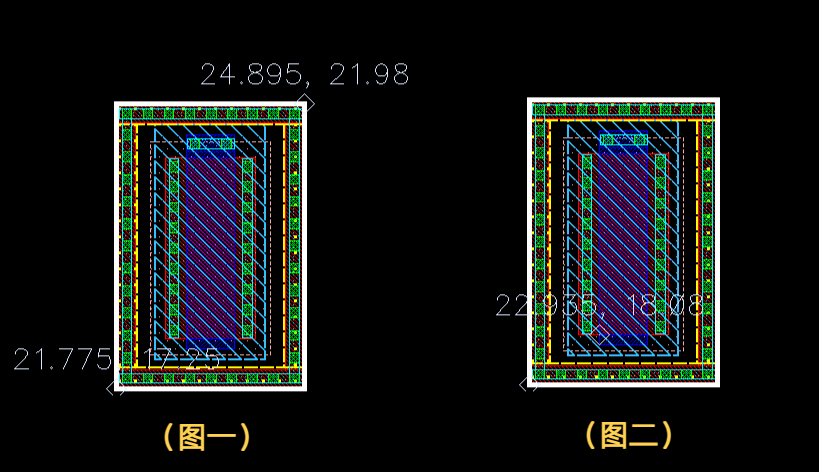

其中，坐标点的位置是以「菱形」来标记的。坐标信息默认显示在「左下角」和「右上角」，如图一所示；再次按下「空格」键，还将显示 Instance 的原点坐标（图二）
最后，按下「ESC」退出命令，坐标信息随之消失

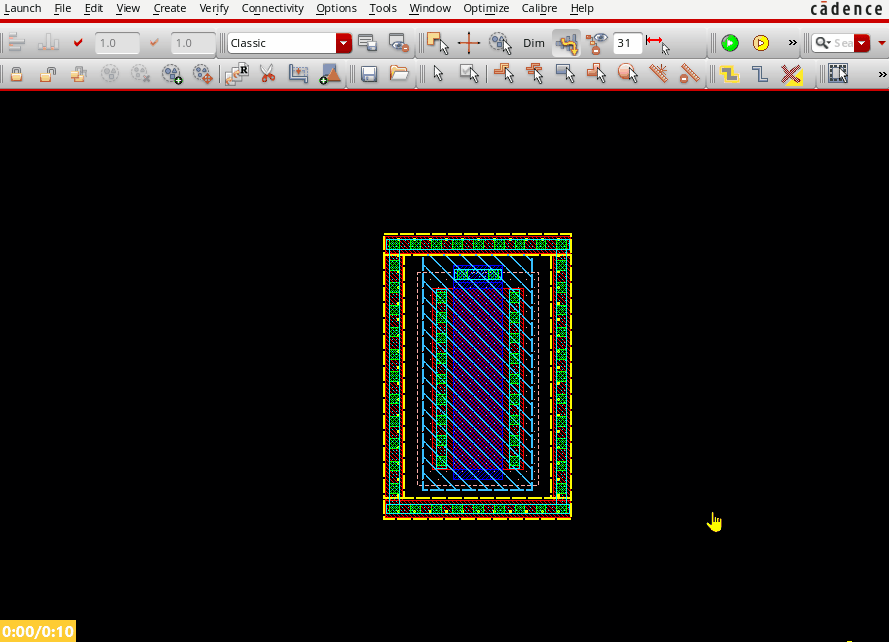

操作演示

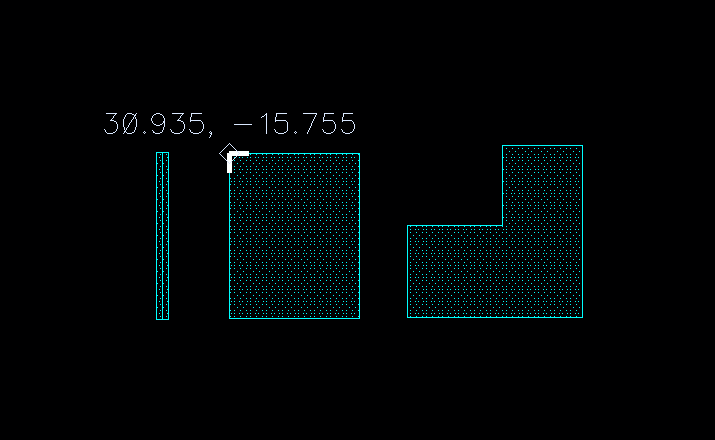

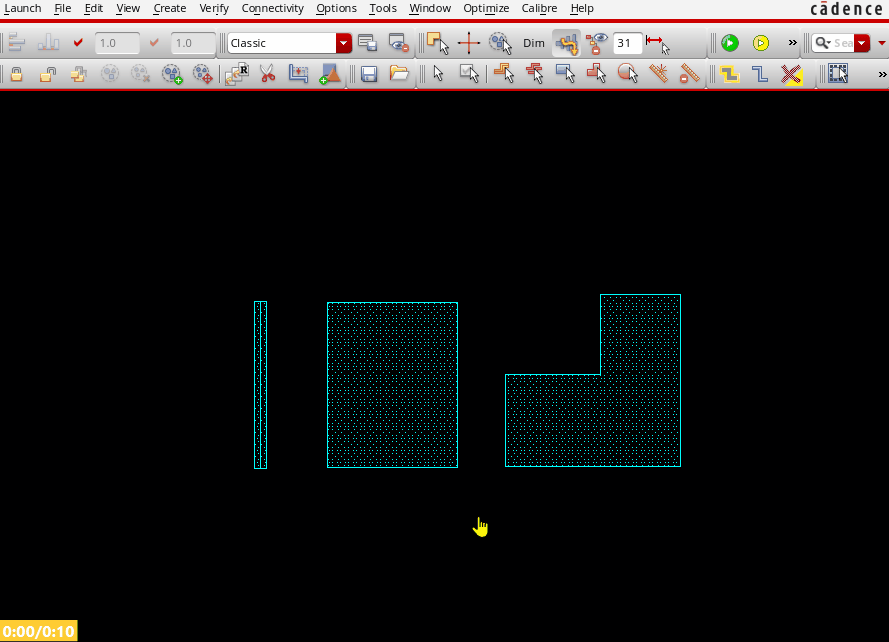

2）选中一个图形的顶点时
坐标信息显示在选择边的顶点处，同时支持 Full (整体) 和 Partial(局部) 的选择状态
操作演示

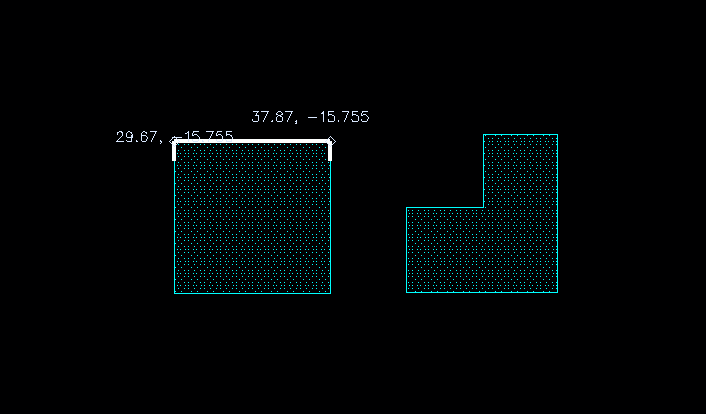

3）选中一个图形的边缘时
将显示两组坐标信息，分别在选中边的两个顶点处

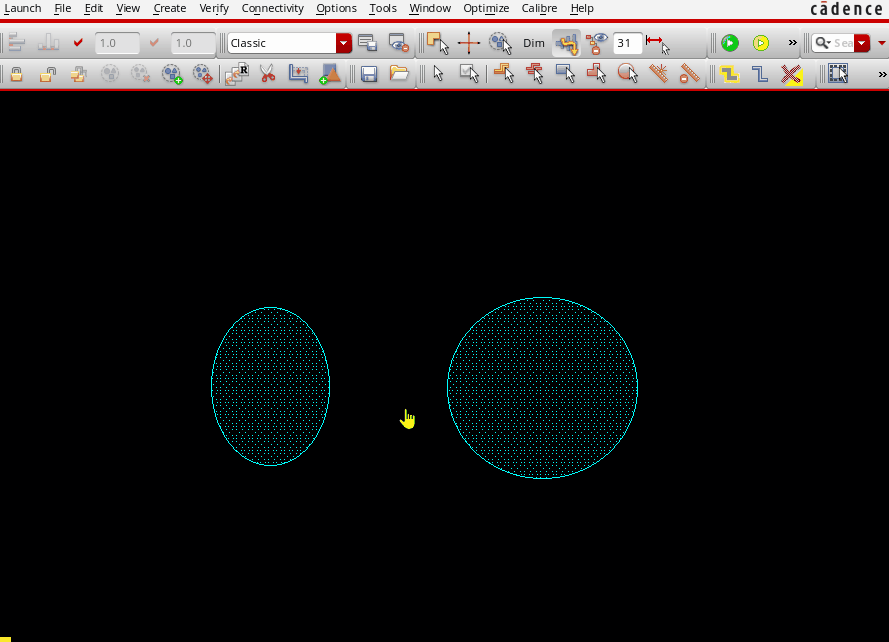

4）选中一个圆形形状时

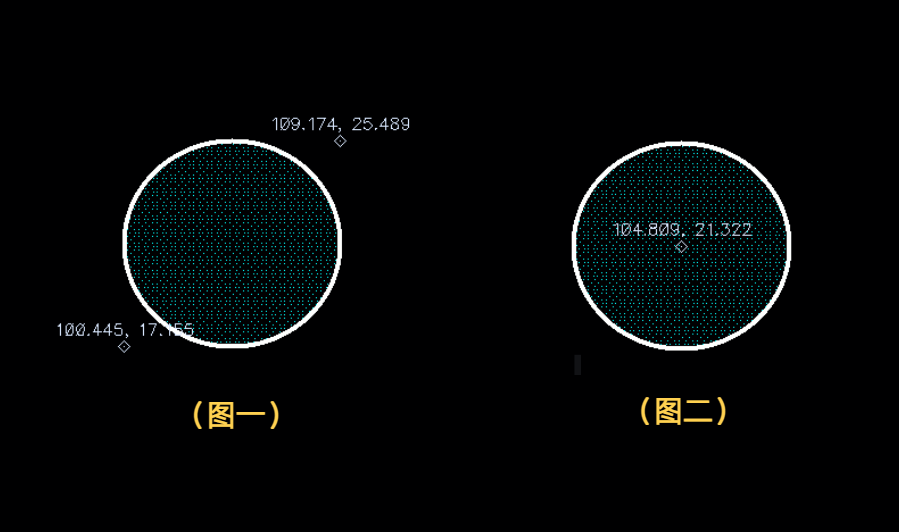

与选中 Instance 的情况相似，第一次点击这个形状，在左下角和右上角会显示边框的坐标信息(图一) ；再一次按下「空格」，还将显示圆形中心点的坐标(图二)
操作演示

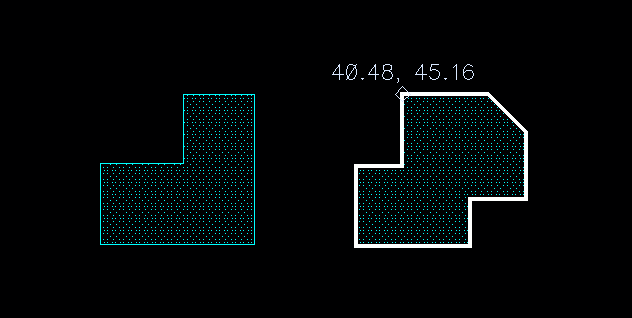

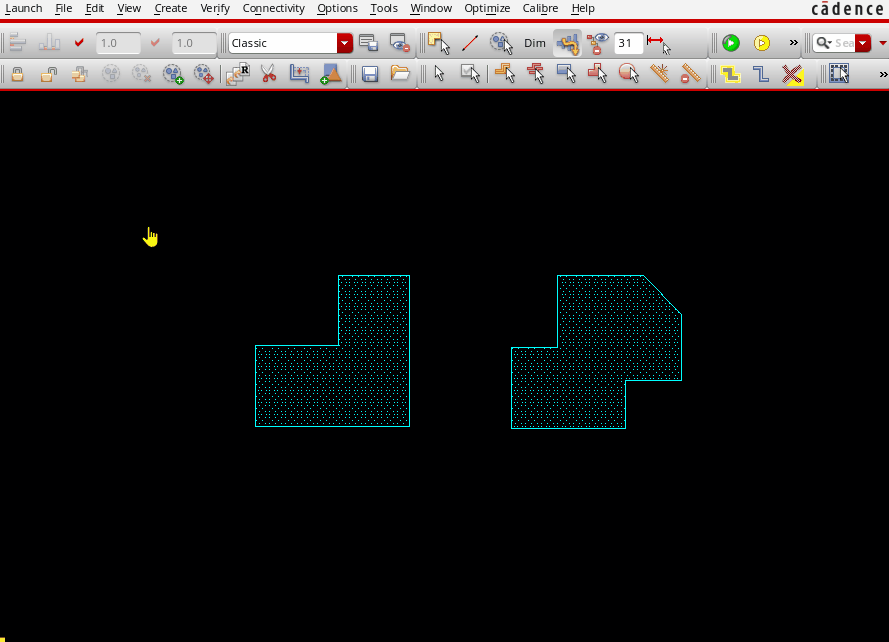

5）选中一个多边形形状时
默认只显示其中一个顶点的坐标信息，按「空格键」继续显示下一个顶点，可连续按下「空格键」查看所有剩余的顶点坐标
操作演示

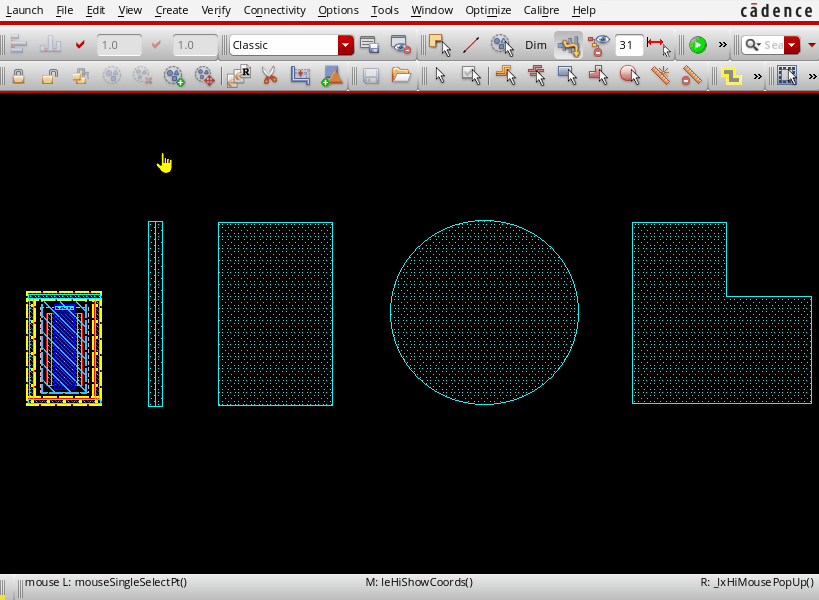

以上介绍的都是在选择单个对象时的情况，如果你选择了多个对象，比如，同时选择了 Instance、线、矩形、多边形，同样可以用「空格键」来切换显示下个对象的坐标信息
操作演示
这里需要注意的是：如果，你先运行 “Show Coordinates” 命令，然后选择形状，则可以通过按「空格键」来循环显示坐标。相反，如果首先选择了形状，然后执行 “Show Coordinates” 命令，那么这个命令会在所有的坐标都被循环一次之后退出
补充一下：在前面的文章中讲快捷键时，有提到以上运行命令的两种模式，分别称之为「预选」和「后选」模式。不了解的话，可跳转阅读
02
查看图形角度

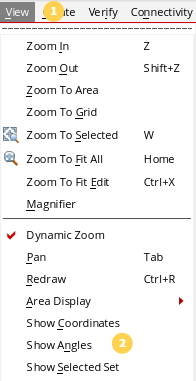

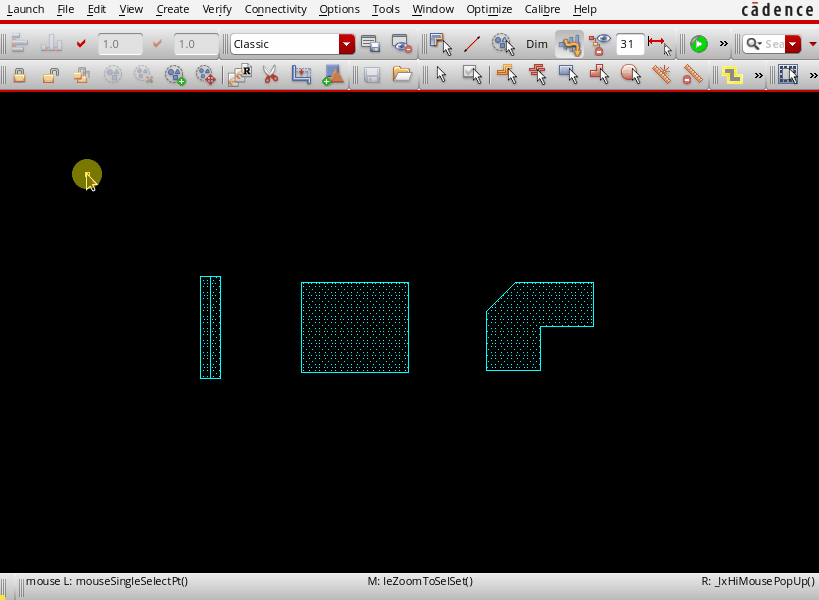

除了可以查看图形的坐标外，还可以查看图形的角度信息。通过选择菜单栏中的「View」-「Show Angles」命令即可：

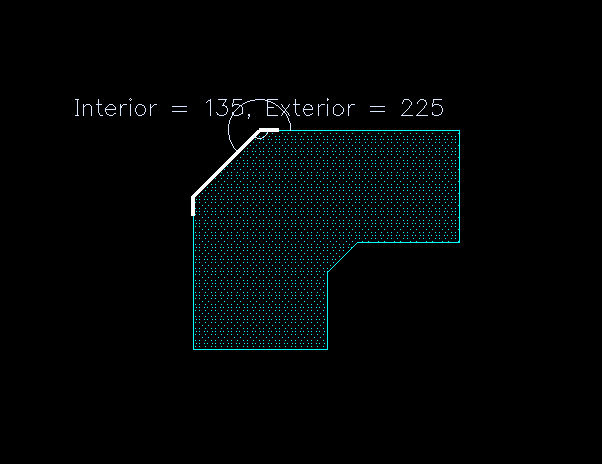

在选中了一个形状的顶点之后，会显示内外角的角度信息，并用圆弧标记。如图所示：

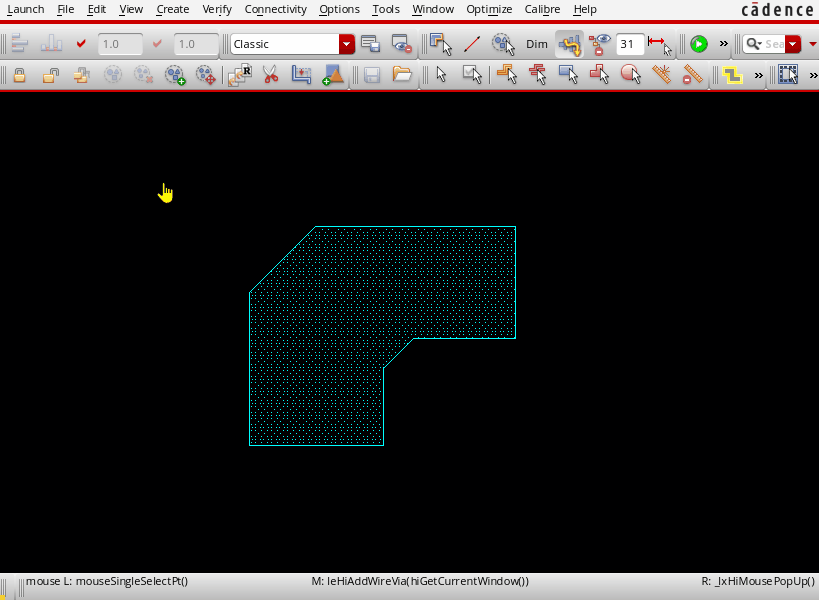

按「空格键」继续查看下一个顶点
使用「空格键」进行连续查看时，与「Show Coordinates」命令一致，在预选和后选两种不同的模式下，重复循环只对后选模式起作用，而在预选模式中，命令在所有角度都循环一次后退出。
此外，该命令不支持PATH线段，例如你一次选中了多个图形，则不会显示线段的角度测量值：
03
显示选定对象的信息集

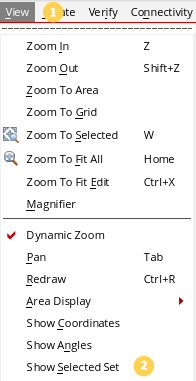

在菜单栏中选择「View」-「Show Selected Set」命令，可用于查看选中对象的各项信息：
需要注意的是，在运行该命令之前，必须先选中对象

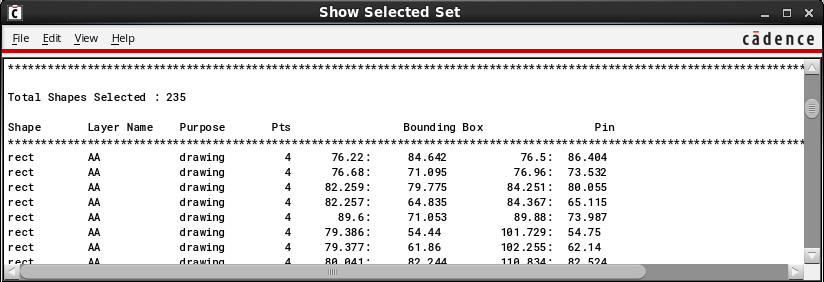

成功运行后会弹出一个文本框，其中主要显示以下几个方面的内容：

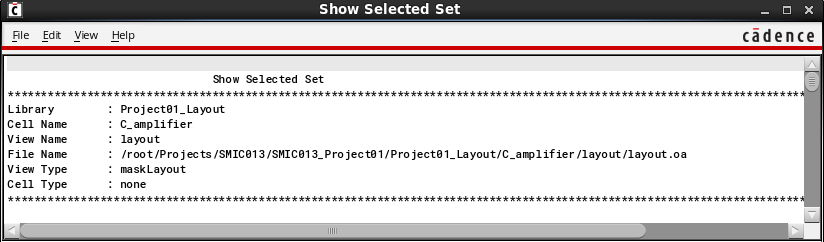

**1）**首先显示视图的单元信息，包括Library、单元名称等
****2）****显示选中的「Shape」总数，同时显示它们的类型、图层等信息

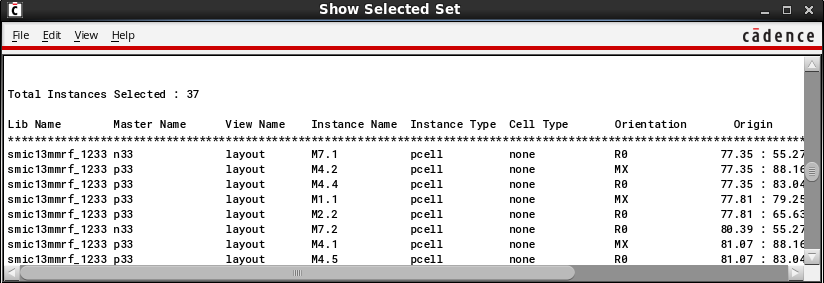

****3）****显示选中的「Instance」总数，还包括每个例化单元的名称、放置方向和原点坐标等信息

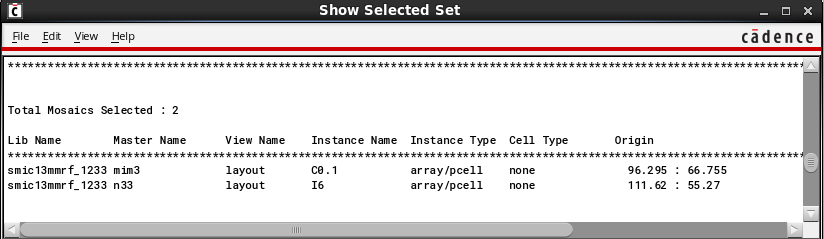

****4）****显示选中的「单元数组」总数，还包括所选单元的名称、类型和原点坐标等信息

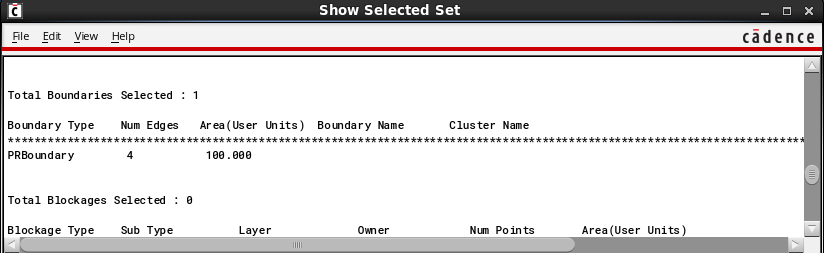

****5）****显示选中的「边界线」总数，还包括边界的类型、数量、区域和边界的名称等
****6）****显示选中的「通孔」的总个数，以及其类型、名称、方向等信息
除以上介绍的信息外，文本框中还显示了许多其他信息，大家可以通过运行命令进行查看，不再详述。
