分享 ｜ Layout EAD实时提取版图寄生参数Part1：输入文件
在上一篇文章中，展示了关于 EAD 工具的两个操作动图。本文开始将进一步介绍，如何使用 Layout EAD 工具来实时获取版图寄生参数的操作流程。
在上一篇文章中，展示了关于 EAD 工具的两个操作动图。本文开始将进一步介绍，如何使用 Layout EAD 工具来实时获取版图寄生参数的操作流程。
考虑到整个流程涉及的步骤较多，计划将流程细分成多篇文章来写。
大致分为以下几个步骤进行介绍
-
建立工具所需的工艺文件（Part.1本篇）；
-
了解如何启动 Layout EAD 并设定相关参数（Part.2）；
-
掌握如何通过工具来识别并分析版图寄生效应（Part.2）；
-
介绍常用的EAD环境变量及应用（Part.3）；
EAD 工艺文件介绍
使用 EAD 工具的难点之一，可能是大家对其所要求的工艺相关的输入文件并不了解，EAD 功能需要eadTechFile二进制加密工艺文件的支持，然而 PDK 厂商并没有直接提供该工艺文件。不过我们可以通过厂商提供的 ICT 文件或者 qrcTechFile 二进制文件，来转换得到符合 EAD 要求的 eadTechFile。

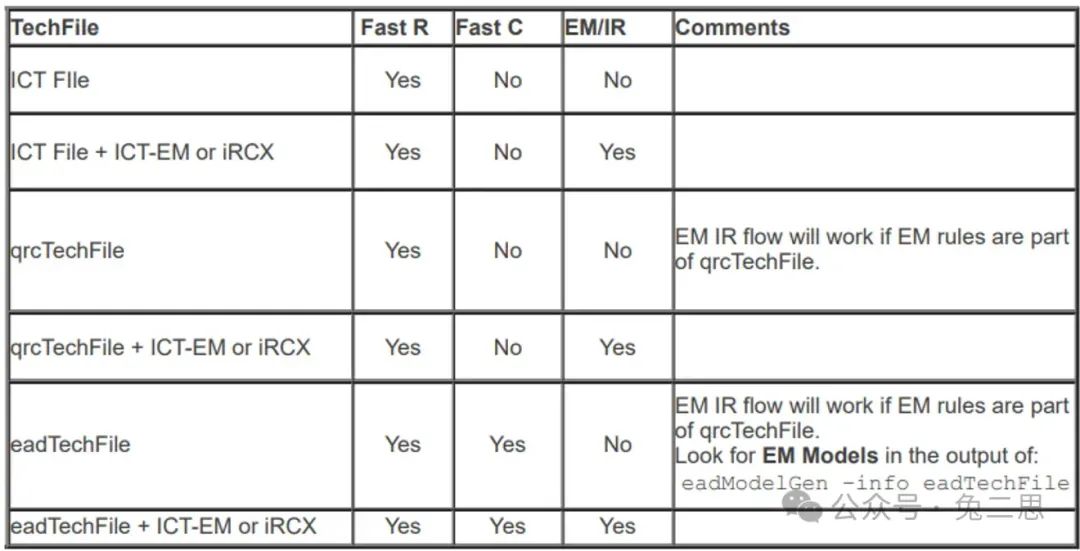

下图是不同的工艺文件对应 EAD 工具所支持的功能图表，从图中可以看出，若同时拥有 eadTechFile 和 EM模型的 ICT 文件，我们便能使用 EAD 的全部功能（RC和EMIR）。
EAD 工具所需的工艺文件列表
ICT 和 qrcTechFile 文件都是基于 Cadence QRC 后仿流程中的提取工艺文件，其中 ICT文件还是各 PDK 厂商标准的工艺描述文件，详细记录了各种材料的物理特性。

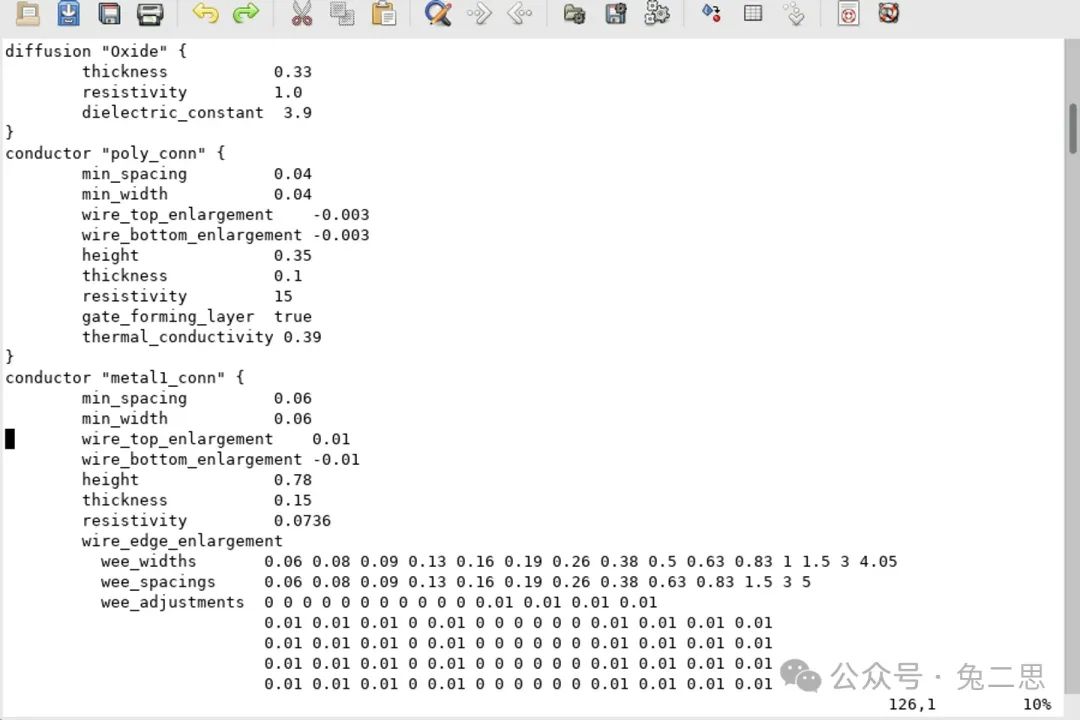

ICT文件内容示例
创建 EAD 工艺文件
了解了转换所需的输入文件后，下面我们来看转换的程序。
在 Virtuoso 的安装目录中，提供了一个名为 eadModelGen 的可执行程序文件，可以通过 Terminal 执行命令 “which eadModelGen” 来定位并访问这程序。
通常它的目录位于 Virtuoso 软件的安装路径下：<install_dir>/tools/bin/eadModelGen

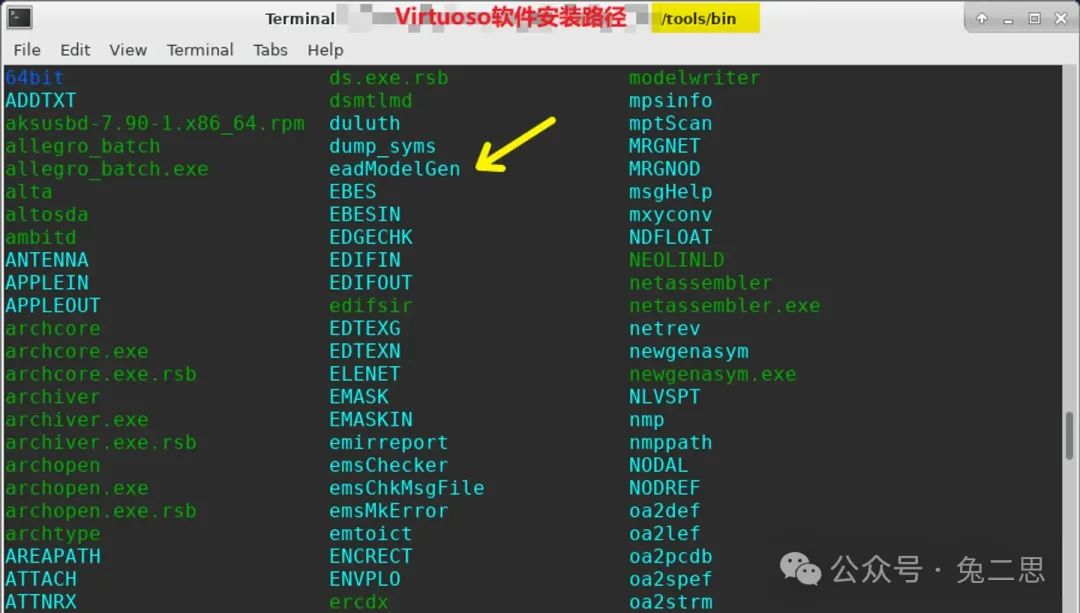

eadModelGen程序的具体位置参考
找到 eadModelGen 程序后，按照下方的命令格式以执行文件的转换操作：
$
eadModelGen
<ictfilename> |
qrcTechFile
参考下面两个示例的命令写法
1）将ICT文件转换成eadTechFile
$
eadModelGen
QRC_018BCDEPI_1P5M_4Ia_1TM1_TYP.ict
或
2）将qrcTechFile文件转换成eadTechFile
$
eadModelGen
qrcTechFile
除了用于指定输入文件格式的基本参数外，还有许多其它可选的命令行参数。下面是部分关键参数的介绍：
1）-output_file filename
如果未指定，则创建默认是 eadTechFile 名称的输出文件；
2）-threads | -multi_cpu
指定线程数进行多线程运行；
3）-no_cap_models
创建不带电容模型的 eadTechFile。生成的 eadTechFile 只能用于 R 提取模式、EM 检查和高精度 C 提取，而不能用于fast C 提取；
4）-log_file
将输出内容保存至指定的日志文件中；
5）-info
打印有关指定 ICT 文件、EAD 技术文件或 qrcTechFile 的摘要信息；
6）-overwrite
如果输出目录中已存在现有的 eadTechFile，则强制覆盖该文件；
应用示例
比如，我现在有一个 qrcTechFile 技术文件，由于生成 eadTechFile 比较耗时，选择采用多线程运行模式来加快这个进程：
$
eadModelGen
-threads 16
qrcTechFile
同时，希望生成指定名称的 eadTechFile 文件，就可以加上 -output_file 命令选项：
$
eadModelGen
-threads 16
-output_file eadTechFile_1p5m_typ
qrcTechFile
再比如，我需要验证现有 eadTechFile 的一些详细信息。可以使用 -info 命令参数来完成这个任务：
$
eadModelGen
-info
eadTechFile
更进一步，如果还需要将这些输出结果保存到日志文件中，可以写成：
$
eadModelGen
-info -log_file info.log
eadTechFile
接下来看看这些命令的操作演示吧。

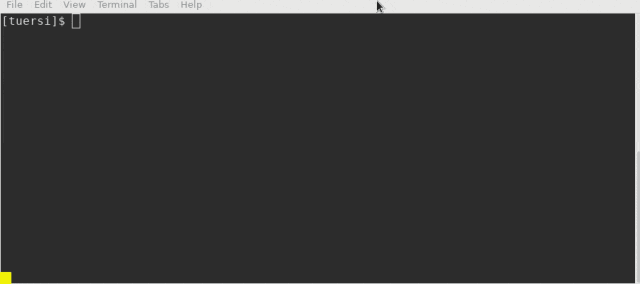

演示案例一：找到可执行程序文件👇
（点击GIF动图，大图形式查看）

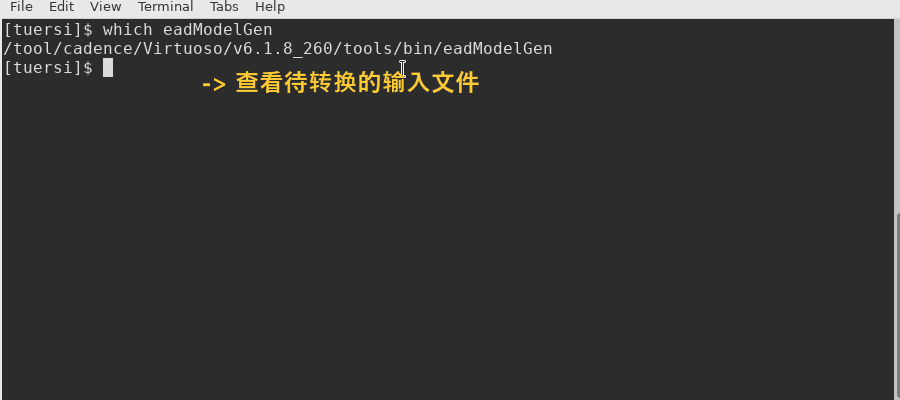

演示案例二：将当前 qrcTechFile 文件转换成不带电容模型的 eadTechFile 文件👇
（点击GIF动图，大图形式查看）

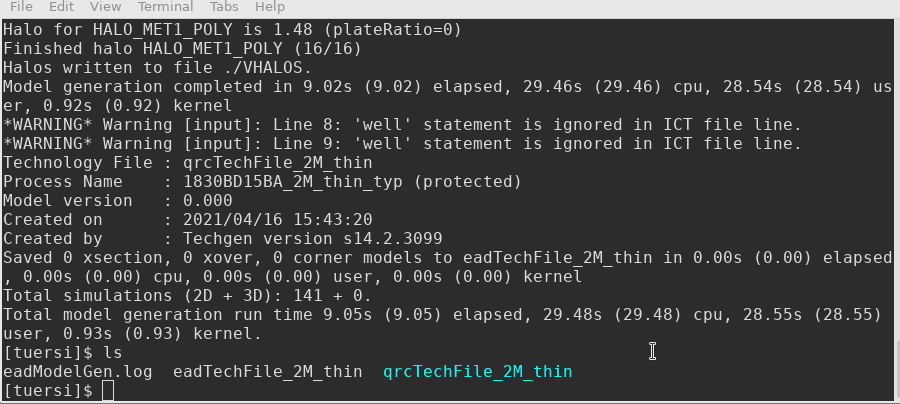

演示案例三：把输出的详细信息保存成日志文件👇
（点击GIF动图，大图形式查看）
以上就是使用 ICT 或者 qrcTechFile 文件转换为 eadTechFile 的流程介绍。
StarRC 工艺文件的转换
如果你的 PDK 厂商没有提供 QRC 后仿流程，只提供了 StarRC 流程使用的工艺文件，例如 itf。此时就需要再多加一个转换步骤，即先将 StarRC 的 itf 文件转换成适用于 QRC 流程的 ict 文件之后，再继续eadTechFile 的转换操作。
itf转ict，可以使用 Cadence 自带的 itf_to_ict 转换程序。这个程序通常位于数字后端工具 voltus 的安装路径下：
<install_dir>/SSV/share/voltus/gift/scripts/itf_to_ict.pl
命令格式如下
$
itf_to_ict
<itf_filename> <ict_filename>
最后
关于 Virtuoso EAD 流程的详细介绍，参考官方文档目录：<install_dir>/doc/vead/vead.pdf，可自行查阅。
